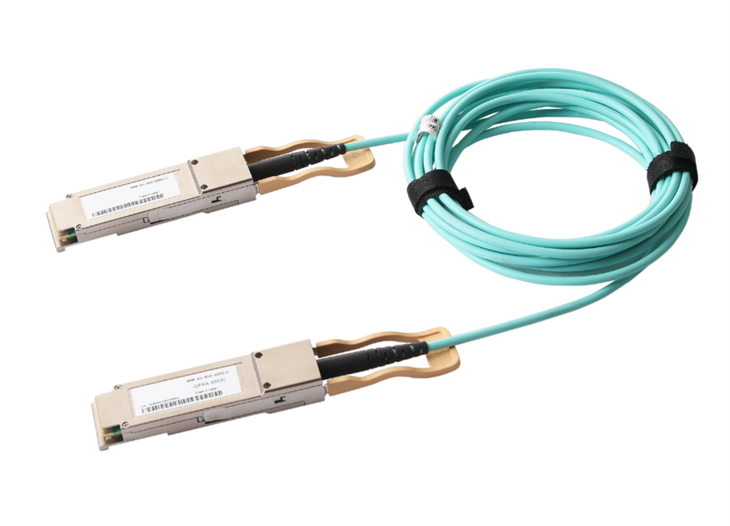

100G AOC-Kabelfunktionen
Unterstützt 100GBASE-SR4/EDR-Anwendungen
Konform mit QSFP28 Electrical MSA SFF-8636
Multirate von bis zu 25,78125 Gbit/s
Übertragungsreichweite bis zu 100 m
plus 3,3-V-Einzelstromversorgung
Energieeffizient
Betriebstemperatur Gewerbe: 0 Grad bis plus 70 Grad
RoHS-konform
UL-Zertifizierungskabel (optional)
Anwendungen
100GBASE-SR4 mit 25,78125 Gbit/s pro Spur
InfiniBand QDR, EDR
Andere optische Links
absolut beste Bewertungen
Tabelle1- Absolute Höchstbewertungen
|
Parameter |
Symbol |
Mindest. |
Typisch |
Max. |
Einheit |
Anmerkungen |
|
Versorgungsspannung |
Vcc3 |
-0.5 |
- |
plus 3,6 |
V |
|
|
Lagertemperatur |
Ts |
-10 |
- |
plus 70 |
Grad |
|
|
Betriebsfeuchtigkeit |
RH |
plus 5 |
- |
plus 85 |
Prozent |
1 |
Empfohlene Betriebsbedingungen
Tabelle 2- Empfohlene Betriebsbedingungen
|
Parameter |
Symbol |
Mindest. |
Typisch |
Max. |
Einheit |
Anmerkungen |
|
Betriebsgehäusetemperatur |
TC |
0 |
- |
plus 70 |
Grad |
|
|
Stromversorgungsspannung |
Vcc |
3.14 |
3.3 |
3.47 |
V |
|
|
Energieverschwendung |
Pd |
- |
- |
2.5 |
W |
1 |
|
Bitrate |
BR |
10.3125 |
25.78125 |
- |
Gbit/s |
|
Elektrische Eigenschaften
Tabelle 3- Elektrische Eigenschaften
|
Parameter |
Symbol |
Mindest. |
Typ. |
Max. |
Einheiten |
Anmerkungen |
|
|
ModSelL |
Modulauswahl |
BD |
0 |
- |
0.8 |
V |
|
|
Modul abwählen |
VOH |
2.5 |
- |
VCC |
V |
|
|
|
LPMode |
Energiesparmodus |
VIL |
0 |
- |
0.8 |
V |
|
|
Normale Operation |
VIH |
2.5 |
- |
VCCplus 0.3 |
V |
|
|
|
ZurücksetzenL |
Zurücksetzen |
VIL |
0 |
- |
0.8 |
V |
|
|
Normale Operation |
VIH |
2.5 |
- |
VCCplus 0.3 |
V |
|
|
|
ModPrsL |
Normale Operation |
BD |
0 |
- |
0.4 |
V |
|
|
Intl |
Unterbrechen |
BD |
0 |
- |
0.4 |
V |
|
|
Normale Operation |
VoH |
2.4 |
- |
VCC |
V |
|
|
|
Eigenschaften des elektrischen Senders |
|||||||
|
Differenzielle Datumseingabeschwankung |
Vin, S |
200 |
- |
1600 |
Mv |
|
|
|
Differenzielle Ausgangsimpedanz |
Zin |
90 |
100 |
110 |
Ω |
|
|
|
Eigenschaften des elektrischen Empfängers |
|||||||
|
Differenzielle Datenausgabeschwankung |
Vout |
200 |
- |
800 |
Mv |
|
|
|
Bit Fehlerrate |
BER |
- |
- |
E-12 |
- |
1 |
|
|
Differenzielle Eingangsimpedanz |
ZD |
90 |
100 |
110 |
Ω |
|
|
