1m (3ft) SC UPC zu SC UPC Simplex OS2 Single Mode PVC (LSZH) 2.0mm Fiber Optic Patch Kabel
SC-SC Glasfaser-Patchkabel wird als Abschluss-Jumper von Geräten bis zur Glasfaserverkabelung verwendet. Mit dicker Schutzschicht wird SC-SC-Glasfaser-Jumper in der Regel für die Verbindung zwischen optischem Transceiver und Klemmenkasten verwendet. SC-SC-Glasfaser-Jumper ist hauptsächlich in zwei Kategorien unterteilt:
Single-Mode-Faser: im Allgemeinen IST SC-SC Single-Mode-Glasfaser-Jumper gelb, und stecker und Schutzhülle sind blau; der Übertragungsabstand ist lang.
Multimode-Faser: im Allgemeinen ist SC-SC Multimode-Faser-Jumper durch Orange angezeigt, einige sind durch grau dargestellt, und der Stecker und die Schutzhülle sind in Beige oder Schwarz; der Übertragungsabstand relativ kurz ist.
Die wichtigsten Spezifikationen und Parameter des SC-SC-Glasfaser-Jumpers:
1. Schleifende Fläche: PC, UPC, APC
2. Stecker: LC (kleiner Kopftyp), SC (großer Kopftyp), FC (Schraubenanschluss), ST (Kartentyp-Port)
3. Konfiguration: SC-SC, SC-LC, SC-ST, SC-FC, etc.
Fiber PigtailLeistungsspezifikationen
Parameter | Einzelnen | Dual | Einheit |
Standard-Ferrule-Länge | 5.5+0.5/-0.0 | 6,0+0,5/-0,0 | Mm |
Ferrule Durchmesser | 1.000±0.005 oder 1.800±0.005 | Mm | |
Keiltoleranz | +/-0,2 | Deg | |
Fasertyp | Corning SMF-28e | ||
Faserlänge | Optional | M | |
Kern-Kratzer/Dig | 0/0 | ||
Beschichtung | AR-Beschichtung,R<> 0,1 % c± 40 nm oder Kunde erforderlich | ||
Eigenschaften von SC-SC Glasfaser-Jumper:

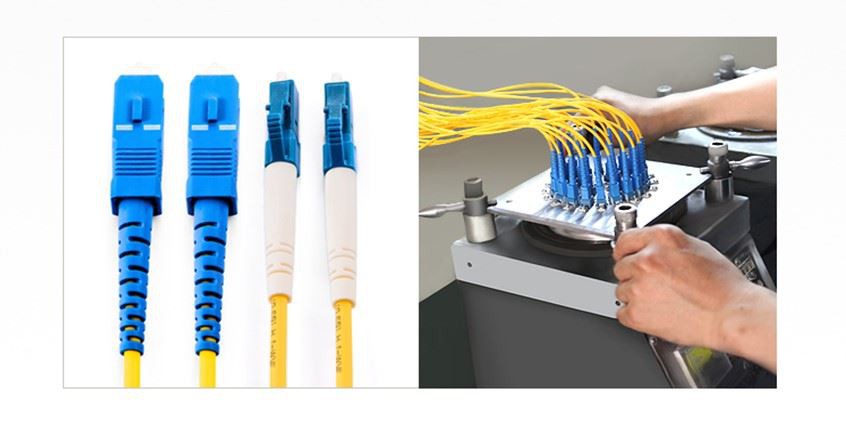

Es kann alle Arten von Standard-Faser-Steckverbinder verarbeiten: FC-Faserkopf, SC-Faserkopf, ST-Faserkopf, LC-Faserkopf, Mu-Faserkopf, MTRJ-Faserkopf, E200-Faserkopf, SMA-Faserkopf, DIN-Faserkopf, MPO-Faserkopf, FDDI-Faserkopf, MTP-Faserkopf, etc.
Die Schleifgeschwindigkeit kann jederzeit eingestellt werden (15 x 200 R/min)
Hochpräzise mechanische Koordination, unabhängige Rotations- und Umdrehungsbewegung, Schleifen
Die Einheitlichkeit und Konsistenz der Qualität
Die wasserdichte Leistung des Produkts wird gestärkt, und das strukturelle Design sorgt für die Sicherheit der Geräte
Automatische Aufzeichnung von Schleifzeiten und Schleifzeiteinstellung
Wasser als Schleifen, humanisierte kleine Brücke Wassereinstellung bietet eine gute Prämisse!
Es ist bequem, Druck zu machen, entladen und ersetzen Befestigung und Schleifplatte
Stabile Verarbeitungsqualität und niedrige Reparaturrate
Hohe Produktionseffizienz (die Produktionslinie besteht aus mehreren Sets parallel)
Materialeinsparung, geringe Schleifkosten
Vorsichtsmaßnahmen für die Verwendung von SC-SC-Glasfaser-Jumper:
Die Empfangs- und Sendewellenlängen optischer Module an beiden Enden des SC-SC-Lichtwellenleiters müssen konsistent sein, d. h. beide Enden der optischen Faser müssen optische Module mit der gleichen Wellenlänge sein. Die einfache Möglichkeit, sie zu unterscheiden, ist die gleiche Farbe der optischen Module zu haben. Im Allgemeinen verwendet das Kurzwellenmodul Multimode-Faser (orange Faser), und das Langwellenmodul verwendet Single-Mode-Faser (gelbe Faser) für die Datenübertragungsgenauigkeit.
Biegen und wickeln Sie den Ring nicht zu stark in Gebrauch, was die Dämpfung des Lichts im Übertragungsprozess erhöht.
Nach Gebrauch muss der Glasfaserstecker mit schutzhafter Hülse geschützt werden. Staub- und Ölverschmutzung wird die Kopplung von Glasfasern beschädigen.
Verschiedene Arten von Faserjumpern:
1. FC-FC Faser-Jumper: FC (Ferrule-Stecker, d.h. Metallverbinder) Glasfaser-Stecker ist in der Regel kreisförmige Metallhülse, und seine Befestigungsmodus ist Gewinde-Typ, die vor allem auf Verteilerrahmen verwendet wird. Der erste Typ von FC-Stecker, das Hintern Ende der Keramik-Pin war Ebene Kontakt. Der Steckverbinder ist einfach in der Struktur, einfach zu bedienen und einfach zu machen. Das Faserende ist jedoch staubempfindlich, und es ist einfach, Fresnel-Reflexion zu erzeugen, was es schwierig macht, die Leistung von Echoverlust zu verbessern. Später wurde der Anschluss verbessert. Der Stecker war in der Regel rund und mit einem kugelförmigen Stift am Hinternende gefädelt. Die externe Struktur änderte sich nicht, wodurch sich die Einfügeverlust- und Echoverlustleistung erheblich verbesserte.
2. ST-ST Faser-Jumper: ST (gerade Auslöse) Faserverbinder ist auch kreisförmig. Die Strukturgröße von Stift und Kupplungshülse ist identisch mit dem FC-Typ. Der Unterschied besteht darin, dass das Schleifen vom TYP PC oder APC für die Stirnfläche des Stifts verwendet wird. Darüber hinaus ist die Befestigungsmethode Schraubschnalle. Diese Art von Steckverbinder eignet sich für verschiedene Glasfasernetze, ist einfach zu bedienen und hat eine gute Austauschbarkeit.
3. LC-LC Glasfaser-Jumper: LC-Glasfaser-Steckverbinder ist eine neue Art von Steckverbinder von berühmten Glockenunternehmen entwickelt, um die Anforderungen der Kunden für Miniaturisierung und High-Density-Verbindung zu erfüllen. Es besteht aus modularem Klinkenmechanismus (RJ), der einfach zu bedienen ist. Der Glasfaseranschluss vom Typ LC reduziert den Platzbedarf von Panel, Wandplatte und Verteilerkasten im gesamten Netzwerk und belegt damit die Hälfte des Platzes herkömmlicher ST- und SC-Steckverbinder. Derzeit hat der LC-Steckverbinder im Bereich des Singlemode-SFF (kleines Gehäuse) tatsächlich die beherrschende Stellung eingenommen, und auch die Anwendung des Multimodenimmtas nimmt rasch zu.
4. SC-SC-Glasfaser-Jumper: die Schale des SC-Glasfaserverbinders ist quadratisch, und die strukturelle Größe der verwendeten Stift- und Kupplungshülse ist genau die gleiche wie die des TYPs FC, bei der die Stirnfläche des Stifts meist PC-Typ oder APC-Schleifverfahren ist; Die Befestigungsmethode ist Steckerverschlusstyp, ohne Drehung. Abbildung 5 zeigt einen SC-SC-Faserjumper mit SC-Anschlüssen an beiden Enden.
Produkttyp | ST-ST | ST-SC | SC-SC | LC-ST | LC-SC | Andere | ||
Einfügeverlust (DB) | ≤0,20 Uhr | |||||||
Maximaler Einfügeverlust (DB) | ≤0,30 | |||||||
Wiederholbarkeit (DB) | ≤0,10 | |||||||
Austauschbarkeit (DB) | ≤0,20 Uhr | |||||||
Return Loss (DB) | 45 ≥ | 50 ≥ | ≥60 | 45 ≥ | 50 ≥ | ≥60 | 45 ≥ | 50 ≥ |
Fasertyp | Corning SMF-28TM,9/125um | |||||||
Betriebstemperatur (OC) | -40 x + 80 | |||||||
Lagertemperatur (OC) | -40 x + 85 | |||||||
Anzahl der Zifferblätter | 1000 > | |||||||
Technischer Parameter
Projekt | Testbedingungen | Einzelmodus | Multimode | ||
Optische Eigenschaften | Insertionsverlust | Upc | SM:1310nm/1550nm MM:850nm/1300nm | ≤0,2 dB | ≤0,3 dB |
Apc | 1310nm/1550nm | ≤0,3 dB | |||
Return Loss | Upc | SM:1310nm/1550nm MM:850nm/1300nm | ≥55 dB | 35 dB ≥ | |
Apc | 1310nm/1550nm | ≥65 dB | |||
Mechanische Eigenschaften (zusätzlicher Verlust) | Impact Test | 1,8 Höhe, 8-mal | <0.1> | <0.1> | |
Vibrationstest | 10-60hz, 1 mm volle Amplitude | <0.1> | <0.1> | ||
Plug in Life | Mehr als 1000 Mal | <0.1> | <0.1> | ||
Zugfestigkeit | 100N > | <0.1> | <0.1> | ||
Umweltmerkmale (zusätzlicher Verlust) | Hoch- und Niedrigtemperaturzyklustest | - 25 °C + 70 °C, 2 Zyklen | <0.2> | <0.2> | |
Hochtemperaturtest | <0.2> | +80 °C für 2 Stunden | <0.2> | <0.2> | |
Niedertemperaturtest | <0.2> | -40 °C für 2 Stunden | <0.2> | <0.2> | |
Damp-Wärmetest | <0.2> | +40 °C, 90-95% RH, 2 Stunden | <0.2> | <0.2> | |
Die meisten Jumper werden für die Übertragung der gleichen Potentialspannung verwendet, und es gibt auch Referenzspannungen für die Schutzschaltung. Für 1653 mit präzisen Spannungsanforderungen wird der Spannungsabfall, der durch einen kleinen Metalljumper verursacht wird, auch einen großen Einfluss auf die Produktleistung haben.
