1m (3ft) MPO Buchse zu 4 LC UPC Duplex 8 Fasern OM3 50/125 Multimode Breakout Kabel, Typ B, Elite, LSZH, Aqua
MPO/MTP Fiberoptik-Patchpanels enthalten werkseitig kontrollierte und getestete MPO/MTP-LC-Lüfter, um optische Leistung und Zuverlässigkeit zu bieten. Die Versionen MPO/MTP Elite und LC Premium mit geringem Verlust werden mit deutlich verbesserten niedrigen Einfügeverlusten für anspruchsvolle Low-Power-Budget-Hochgeschwindigkeitsnetzwerke angeboten.
Funktionen
US Conec MTP® Stecker, Senko MPO Plus Premium-Steckverbinder
Corning® Klare Kurve® Multimode-Faser, SMF-28® Ultra Optische Faser
OS2, OM3, OM4 Fasertypen (OM1 und OM2 verfügbar)
0.35dB Elite verlustarmer MTP/MPO-Stecker sowie Standardversionen von 0.6/0.75Db
Einfache Migration von 10 GbE auf 40 GbE oder 100 GbE ermöglichen
Ziehende Augen sind als Option zum Schutz der Faserenden während der Installation vorgesehen
Standard hochpräzise MPO / MTP Glasfaser beweglichen Stecker und simplex / Duplex LC / SC-Stecker werden angenommen;
100% Werksvortermin und getestet, um seine Übertragungsleistung zu gewährleisten;
Es kann schnell konfigurieren und vernetzen, die Installationszeit vor Ort reduzieren;
Schnelles Upgrade, Unterstützung parallele Übertragungssystem Anwendung;
Die Länge des Stamm- und Zweigkabelzeugs kann angepasst werden;
Das optische Kabel nimmt lose Rohrstruktur an, und der Außenmantel kann OFNR, OFNP oder LSZH sein
Produktspezifikationen
Stecker A | MPO weiblich (pinless) | Stecker B | LC UPC Duplex |
Fiber-Modus | OM4 (OM3) 50/125 | Wellenlänge | 850/1300nm |
MPO-Steckverbinder IL | 0.35dB Max.(0.15dB Typ.) | LC-Steckverbinder IL | ≤0,2 dB |
MPO-Steckverbinder RL | ≥20dB | LC-Steckverbinder RL | ≥20dB |
Dämpfung bei 850nm | ≤2,3 dB/km | Dämpfung bei 1300nm | ≤0,6 dB/km |
Jacke OD | 3,0 mm | Fan-Out Durchmesser | 2,0 mm |
Installation Zuglast | 100 N | Langfristige Zuglast | 50 N |
Kabeljacke | Lszh | Faseranzahl | 8 Fasern |
Betriebstemperatur | -10°C bis +70°C | Lagertemperatur | -40°C bis +85°C |
Single-Mode- und Multimode-SC-Glasfaser-Patchkabel, SC-SC, SC-LC, , SC-FC, 9/125, 50/125, 62,5/125, SM, MM, simplex, Duplex, UPC, APC, PC. Maßgeschneiderte Designkabel sind verfügbar.
Ein Ende ist mit 40g / 100g verbunden und das andere Ende ist mit 10g / 25g verbunden, um den Transfer vom Hochgeschwindigkeits-Port (MPO) zum Low-Speed-Port (LC) zu realisieren.
Die Eigenschaften des MPO-LC Jumpers
1.Hohe Dichte Verdrahtung, platzsparend
Es nimmt weniger Platz im Schrank ein und kann ein besseres vertikales Management als herkömmliche Jumper sein.
2. Komfortable Verdrahtung und Zeitersparnis
100% Werksvorterminund beendet und getestet, um Übertragungsleistung, schnelle Konfiguration und Vernetzung zu gewährleisten, die Feldinstallationszeit zu reduzieren.
3. Arten von Spezifikationen sind verfügbar
Je nach den verschiedenen Stecker kann in MPO-LC, MPO-SC, MPO-FC unterteilt werden, je nach Übertragungsmodus kann in Single-Mode (OS2) und Multi-Mode (OM3, OM4, OM5) unterteilt werden, je nach Anzahl der Kerne kann in 8-Kern, 12-Kern, 16 Kern und 24 Kern unterteilt werden.
Es ist bequemer, sich zu bewegen oder zu ändern
Es kann die Unannehmlichkeiten des Managements von LAN und Speichernetzwerk-Center durch Kabelüberlastung zu reduzieren, den Luftstrom zu erhöhen und es einfacher zu bewegen oder zu wechseln Kabel.
Fasertyp | Kerndurchmesser (um) | Bandbreite (MHz-km) | Arbeitswellenlänge (nm) | Maximale Dämpfung (dB/km) |
G652D | 9/125 | Na | 1310/1550 | 0.36/0.22 |
G657A2 | 9/125 | Na | 1310/1550 | 0.36/0.22 |
OM1 | 62.5/125 | 200 | 850/1300 | 3.0/1.0 |
OM2 | 50/125 | 500 | 850/1300 | 3.0/1.0 |
OM3 | 50/125 | 2000 | 850/1300 | 3.0/1.0 |
OM4 | 50/125 | 4700 | 850/1300 | 3.0/1.0 |
Bestelloptionen:
1) Steckertyp: FC, SC, LC,
2) Ferrule Endfläche: PC, UPC, APC
3) Kerntyp: Single-Mode (SM: 9/125um), Multimode (MM: 50/125um oder 62.5/125um)
4) Kabelmenge: Simplex, Duplex
5) Kabellänge: 1, 2, 3 Meter oder kundenspezifisch
6) Kabeltyp: PVC, LSZH.
Wie kann der Mangel an Glasfaserressourcen behoben und die Kosten für den Netzbau gesenkt werden?
HTF Compact Coarse Wavelength Division Multiplexer (CCWDM MUX DEMUX) kann den Mangel an Glasfaserressourcen und transparente Übertragung von Unternehmen lösen und die Kosten für den Netzwerkaufbau senken.
Mit kostengünstigen und kompakten Abmessungen wird es hauptsächlich in der Metropolregion Netzwerk und Zugangsschicht verwendet, auch zum Aufbau von Netzwerken verwendet werden.
Zugehöriges Produkt:

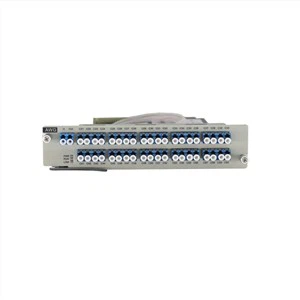

DWDM/CWDM 4/8/16/18ch/Customized Channel MUX DEMUX, Passive Compact CCWDM 4/8/16/18ch MUX-DEMUX, AWG 40/48ch MUX DEMUX, Dual/Single Fiber ist verfügbar)
Da der geringe Einfügeverlust in WDM-Netzwerken erforderlich ist, können wir auch "Skip Component" in einem CWDM Mux/Demux-Modul hinzufügen, um die IL als Option zu reduzieren. Standard CWDM Mux/Demux Pakettyp enthalten: ABS-Box-Paket, LGX-Paket und 19" 1HE Rack-Halterung.
MPO-LC-Lüfter-Auslüfte-Faser-Patchkabel
MPO-LC Glasfaser-Jumper ohne Verzweigungsvorrichtung, dieser Typ von MPO-LC Kurzspringer direkt Auslüften 0,9 mm optisches Kabel, ohne Verzweigungsvorrichtung, wird hauptsächlich in MPO Verteilerkasten verwendet. Im Allgemeinen hat der MPO-LC Glasfaser-Jumper eine Gesamtlänge von 30cm, die hauptsächlich im MPO-Verteilerkasten installiert ist. Die MPO-Distributionsbox besteht in der Regel aus 24 Kernen, die 24-Kern-MPO-LC- oder 2 12-Kern-MPO-LC sein können. Die MPO-Kassette kann im 1U-Verteiler- oder 2U-Verteilerkasten platziert werden. LC-Stecker kann durch SC / FC / ST ersetzt werden, in dem LC die Mehrheit ist. Das Unternehmen kann MPO-Verteilerkastenmuster, Größe und Farbe durch den angegebenen Kunden bereitstellen.
Funktionen
MPO-Verteilerkasten hat viele Kerne und kleines Volumen
Anwendungs- und Verteilerkasten
MPO-Direktlüfter 0,9 mm Gehäusetyp
Länge nach Kundenwunsch
Anwendung
Verkabelung des Rechenzentrums
Kommunikationssystem mit hoher Dichte
Kommunikationsverdrahtungssystem von Gebäuden
Spezifikation
Verbindungstyp | 12-Kern MPO oder MTP, Single-Core-Stecker optional LC / SC / FC / ST | Kabeltyp | 12 Farbe 0.9mm Buchse |
MPO-Verbindungsfarbe | gelb (geringer Verlust), grün (SM), Türkis (mm OM3 / OM4), beige (mm) | Testwellenlänge | SM: 1310-1550nm, mm: 850-1300 |
Insertionsverlust | MPO: SM ≤ 0.70db, MM ≤ 0.50db, SM low loss ≤ 0.35db LC / SC / FC / ST: Il ≤ 0.30db (anpassbar) | Return Loss | MPO: SM / APC ≥ 50dB, mm / PC ≥ 25dB |
LC/SC/FC/ST | SM/APC≥60dB,SM/UPC≥50dB,MM≥35dB | MPO-Einfüge-Endfläche | SM ist APC, mm ist PC; LC / SC / FC / ST: APC oder UPC |
Raucharm-null-halogeniert
Ummantelt mit Verbindungen, die begrenzten Rauch und kein Halogen aussenden, wenn sie hohen Wärmequellen ausgesetzt sind. Dieses LSZH-Kabel wurde entwickelt und getestet, um IEC-60332-1 und IEC-61034 zu entsprechen.
7,5 mm Minimaler Biegeradius
Häufig gestellte Fragen
F: Kann ich die Polarität und die Pins dieses Kabels ändern?
A: Vielen Dank für Ihre Frage. Die Polarität und die Stifte dieses Kabels können nicht geändert werden.
F: Was ist die Biegeradiusgrenze für das Kabel, insbesondere der Bereich, der dem Stecker am nächsten liegt?
A: Bei Multimode beträgt der minimale Biegeradius des Kabels 7,5 mm; für Singlemode, es ist 10mm.
F: Ist dies ein Direktverbindungskabel
A: Ja!
F: Unterstützt dies 10Gigabit-Geschwindigkeit?
A: Ich bin sicher, dass es 10 gbit/s unterstützen wird. Stellen Sie einfach sicher, die richtige Faser für Ihre Transceiver zu kaufen.
