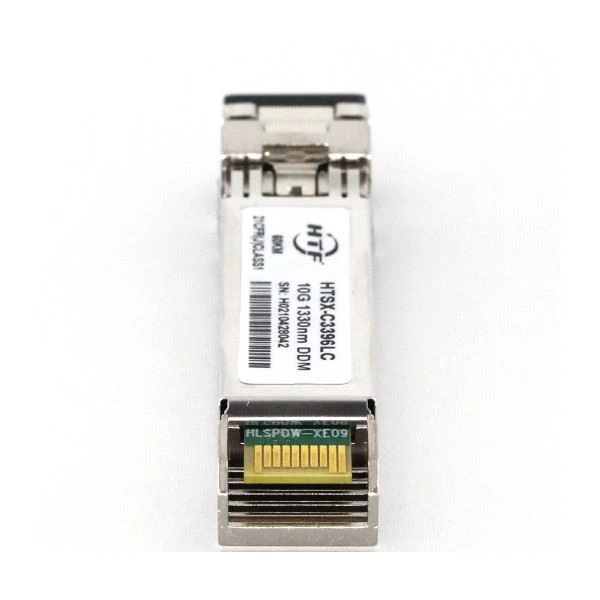

10Gb/s SFP+ CWDM 60km optisches Transceivermodul

Der kompatible Cisco CWDM-SFP10G-1270HTF'HTSX-Cxx96Kx SFP+-Transceiver ist für den Einsatz in 10-Gigabit-Ethernet-Verbindungen bis zu 60 km über Singlemode-Glasfaser ausgelegt. Das Modul besteht aus CWDM DFB Laser, APD und Vorverstärker in einer hochintegrierten optischen Baugruppe. Digitale Diagnosefunktionen sind über eine serielle 2-Draht-Schnittstelle verfügbar, wie in SFF-8472 spezifiziert. HTSX-Cxx96Kx-Transceiver bieten eine einzigartige erweiterte digitale Diagnoseüberwachungsschnittstelle, die einen Echtzeitzugriff auf Gerätebetriebsparameter wie Transceivertemperatur, Laservorspannung ermöglicht Strom, übertragene optische Leistung, empfangene optische Leistung und Transceiver-Versorgungsspannung. Es definiert auch ein ausgeklügeltes System von Alarm- und Warnflags, das Endbenutzer warnt, wenn bestimmte Betriebsparameter außerhalb des werkseitig eingestellten Normalbereichs liegen. Der SFP+ MSA definiert eine 256-Byte-Speicherkarte im EEPROM, auf die über eine serielle 2-Draht-Schnittstelle unter der 8-Bit-Adresse 1010000X (A0h) zugegriffen werden kann. Die digitale Diagnoseüberwachungsschnittstelle verwendet die 8-Bit-Adresse 1010001X (A2h), so dass die ursprünglich definierte Serial-ID-Speicherbelegung unverändert bleibt.
