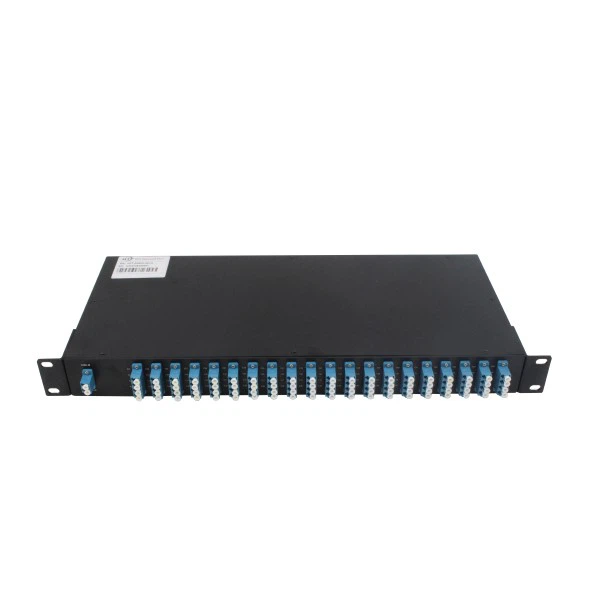

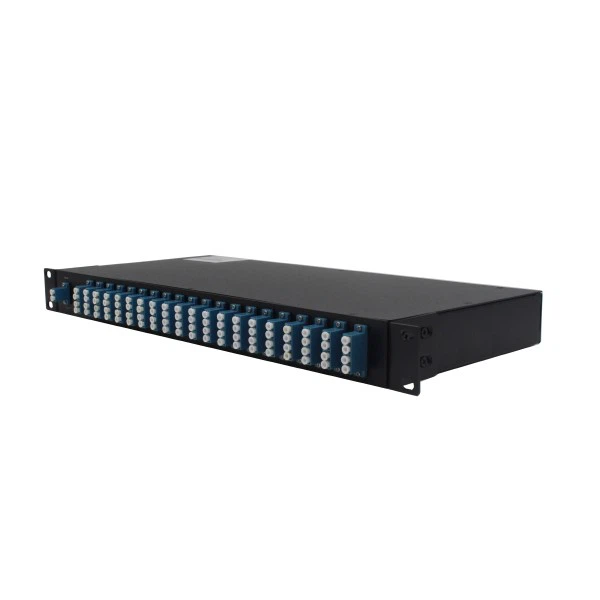

Der 40-Kanal-AWG kann als eigenständiges Tischgerät verwendet oder im 1-Einheitsraum eines 19-Zoll-Datenracks montiert werden. Die vollständige passive Lösung erfordert keine Stromverkabelung und keine Konfiguration; es handelt sich um eine echte Plug-and-Play-Lösung.
Es ist ideal für die Erhöhung der Glasfaserkapazität zwischen zwei Standorten, ohne dass zusätzliche Glasfasern installiert oder gemietet werden müssen.
Merkmale
Kombinierter 40-Kanal-100-GHz-DWDM-Multiplexer und Demultiplexer (MUX und DEMUX)
Standalone-Kompaktformfaktor-1U, einfach zu installieren
Plug'n Play: erfordert keine Konfiguration
Grünes Produkt: völlig passiv, benötigt keinen Strom und keine Kühlung
Niedrig Geringe Einfügungsdämpfung, Einfügungsdämpfung kleiner oder gleich 6 dB, typ. 4,5 dB
Gleichmäßige Variation der Einfügungsdämpfung über die {{0}}Kanäle – weniger als 1 dB (typisch 0,6 dB) pro MUX oder DEMUX
Hohe Kanalisolierung: benachbarte Isolierung größer oder gleich 25 dB; Nicht benachbarte Isolierung Größer als oder gleich 35 dB
Optionaler 1-Prozent-Monitoranschluss für MUX und DEMUX, Online-Überwachung der 40-Kanal-Leistung
Kompatibel mit 100 GHz ITU Grid DWDM aktiven Transpondern und Transceivern von HTF und anderen Drittanbietern
Hohe Zuverlässigkeit, MTBF von 100 Jahren
Entwickelt für Telcordia / Bellcore GR-120
Anwendungen
DWDM-Übertragung
Metro- und Fernverkehrsnetze
Punkt-zu-Punkt-DWDM-Faseroptimierung
Lineare Add/Drop-DWDM-Faseroptimierung
Optische Spezifikationen
|
Parameter |
Anmerkungen |
Spezifikationen |
|
|
Mindest |
Max |
||
|
Kanäle |
40Ch |
||
|
Kanalabstand |
100 GHz |
||
|
Referenz-Durchlassband |
Relativ zum ITU Grid |
± 0,1 nm |
|
|
ITU-Frequenz |
Im ITU-Gitter im C-Band |
196.0THz |
192,1 THz |
|
ITU-Wellenlänge |
Im ITU-Gitter im C-Band |
1530,33 nm |
1561,42 nm |
|
Genauigkeit der Mittenfrequenz |
Maximum der absoluten Abweichung der 3-dB-Mittenwellenlänge vom ITU-Raster über alle Kanäle |
-0.05nm |
plus 0.05nm |
|
Einfügedämpfung |
Maximum der Einfügungsdämpfung über das ITU-Durchlassband über alle Kanäle |
|
6.0dB |
|
Einfügedämpfung@mon
|
1 Prozent Monitoranschluss |
|
22dB |
|
Einheitlichkeit der Einfügungsdämpfung |
Maximale Varianz der Einfügungsdämpfung über alle Kanäle |
|
1.0dB |
|
Welligkeit |
Maximum der Verlustvarianz im ITU-Durchlassband über alle Kanäle |
|
0.75dB |
|
1 dB Bandbreite |
1 dB ab minimalem Einfügungsverlust, volle Breite, durchschnittliche Polarisation |
0.36nm |
|
|
3 dB Bandbreite |
3 dB ab minimalem Einfügungsverlust, volle Breite, durchschnittliche Polarisation |
0.51nm |
|
|
Nachbarkanalisolierung |
Verhältnis der Spitzenübertragung zur maximalen Übertragung über beide benachbarten Durchlassbänder |
25 dB |
|
|
Nicht benachbarte Kanalisolierung |
Verhältnis der Spitzenübertragung in Kanalpassbändern zur maximalen Übertragung über alle nicht benachbarten Passbänder |
30 dB |
|
|
Totales Übersprechen |
Verhältnis der Leistung im Kanal zur Leistung in allen anderen Durchlassbändern |
21 dB |
|
|
Polarisationsabhängiger Verlust |
Maximales Übertragungsverhältnis über alle Polarisationszustände im ITU-Durchlassband |
|
0,5 dB |
|
Rückflussdämpfung |
|
40 dB |
|
|
Polarisationsmodusverzögerung (PMD) |
Im Referenzpassband über alle Kanäle |
|
0,5ps |
|
Chromatische Dispersion |
Im Referenzpassband über alle Kanäle |
-20ps/nm |
20PS/NM |
Kanalliste
Hinweis: Stecker ist im Lieferumfang enthalten
|
Kanal |
Im ITU-Gitter im C-Band |
Kanal |
Im ITU-Gitter im C-Band |
||
|
Frequenz (THz) |
Wellenlänge (nm) |
Frequenz (THz) |
Wellenlänge (nm) |
||
|
C21 |
192.1 |
1560.61 |
C41 |
194.1 |
1544.53 |
|
C22 |
192.2 |
1559.79 |
C42 |
194.2 |
1543.73 |
|
C23 |
192.3 |
1558.98 |
C43 |
194.3 |
1542.94 |
|
C24 |
192.4 |
1558.17 |
C44 |
194.4 |
1542.14 |
|
C25 |
192.5 |
1557.36 |
C45 |
194.5 |
1541.35 |
|
C26 |
192.6 |
1556.55 |
C46 |
194.6 |
1540.56 |
|
C27 |
192.7 |
1555.75 |
C47 |
194.7 |
1539.77 |
|
C28 |
192.8 |
1554.94 |
C48 |
194.8 |
1538.98 |
|
C29 |
192.9 |
1554.13 |
C49 |
194.9 |
1538.19 |
|
C30 |
193.0 |
1553.33 |
C50 |
195.0 |
1537.40 |
|
C31 |
193.1 |
1552.52 |
C51 |
195.1 |
1536.61 |
|
C32 |
193.2 |
1551.72 |
C52 |
195.2 |
1535.82 |
|
C33 |
193.3 |
1550.92 |
C53 |
195.3 |
1535.04 |
|
C34 |
193.4 |
1550.12 |
C54 |
195.4 |
1534.25 |
|
C35 |
193.5 |
1549.32 |
C55 |
195.5 |
1533.47 |
|
C36 |
193.6 |
1548.51 |
C56 |
195.6 |
1532.68 |
|
C37 |
193.7 |
1547.72 |
C57 |
195.7 |
1531.90 |
|
C38 |
193.8 |
1546.92 |
C58 |
195.8 |
1531.12 |
|
C39 |
193.9 |
1546.12 |
C59 |
195.9 |
1530.33 |
|
C40 |
194.0 |
1545.32 |
C60 |
196.0 |
1529.56 |
