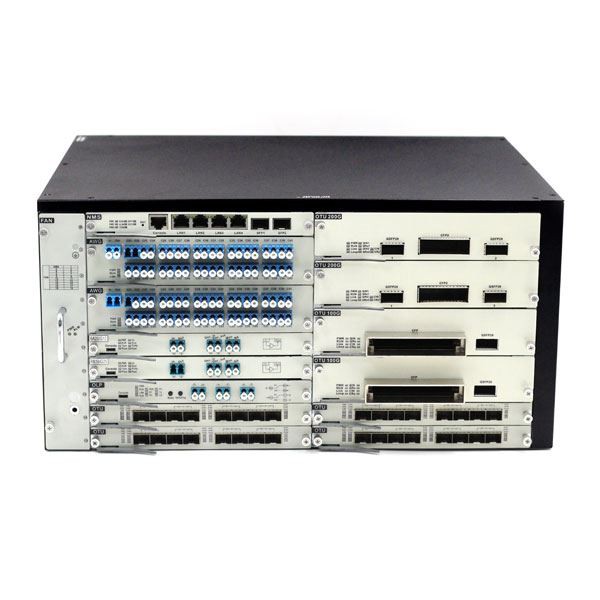

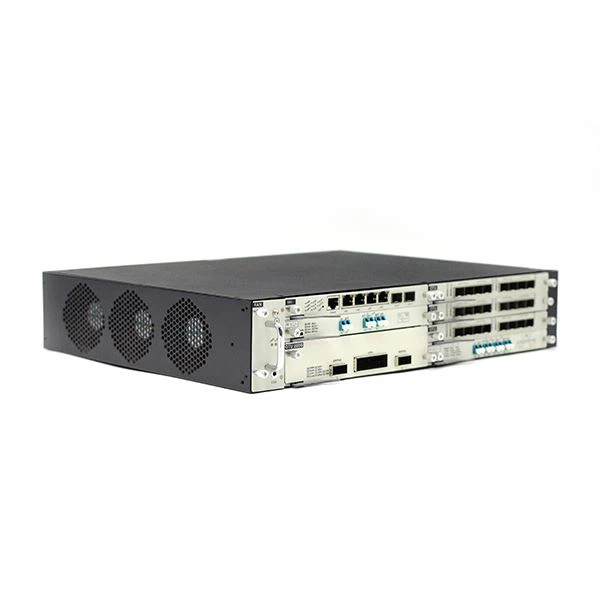

DWDM Telecom Solution HTF HT6000 ist ein kompaktes, kostengünstiges optisches OTN-Übertragungssystem mit hoher Kapazität, das von HTF eingeführt wurde. Es übernimmt das gemeinsame CWDM / DWDM-Plattformdesign, unterstützt transparente Multi-Service-Übertragung und verfügt über flexible Netzwerk- und Zugriffsmöglichkeiten. Anwendbar auf das nationale Backbone-Netzwerk, Provinz-Backbone-Netzwerk, Metro-Backbone-Netzwerk und andere Kernnetzwerke, um die Anforderungen von Knoten mit großer Kapazität über 1,6 T zu erfüllen, ist die kostengünstigste Übertragungsanwendungsplattform der Branche. Erstellen Sie eine WDM-Übertragungserweiterungslösung mit großer Kapazität für IDC- und ISP-Betreiber.
Technische Daten der DWDM-Telekommunikationslösung
Artikel | Beschreibung | |
Übertragungskapazität | 96 x 10 Gbit/s/96 x 100 Gbit/s | |
Netzwerkmanagementeinheit | EMS-Netzwerkverwaltungsdiskette | |
OTU | Unterstützt 1,25 G ~ 10 Gbit/s, 100 Gbit/s | |
1/2/4/8/10 Gbit/s Fibre Channel | ||
CPRI;2/3/4/5/6/7 | ||
1G/10G Ethernet LAN oder WAN PHY | ||
STM-4/16/64 SONET/SDH | ||
MUX/DEMUX | unterstützt 8ch/16ch/40ch/48ch | |
EDFA | EDFA Erbium-dotierter Faserverstärker | |
DCM | DCM:G.652/G655 Dispersionskompensations-Fasermodul | |
OLP | OLP1 plus 1 optischer Schutz | |
Größe | Dienstleistungskarte | 20,5 (H) × 195 (B) × 252 (T) (mm) |
1U-4--Steckplatzgehäuse | 482,5 (B) x 350 (T) x 44,5 (H) mm | |
2U-8--Steckplatzgehäuse | 482,5 (B) x 350 (T) x 89 (H) mm | |
5U-20--Steckplatzgehäuse | 482,5 (B) x 350 (T) x 222,5 (H) mm | |
Umfeld | Betriebstemperatur | -10 Grad ~ 60 Grad |
Lagertemperatur | -40 Grad ~ 80 Grad | |
Relative Luftfeuchtigkeit | 5 Prozent ~ 95 Prozent Nicht kondensierend | |
Netzteilmodus | duale Stromversorgung, AC220V/DC-48V optional | |
Energieverbrauch | 1U ＜120W, 2U＜200W, 5U＜400W | |
HT6000 DWDM Telecom Solution umfasst die folgenden Karten
| NMS-Verwaltungskarte | 100G QSFP28 zu CFP-Transponder | 2xQSFP28 zu CFP2 200G Muxponder |
| 100G Muxponder: QSFP28 ↔ 4xSFP28 | 40G & 100G OEO: 6*QSFP28 | SFP28 25G Quad-Transponder |
| SFP plus Multi-Rate-Quad-Transponder | Redundanter Multi-Rate-Dual-Transponder | Optische EDFA-Verstärker |
| Bidi EDFA Optische Verstärker | 16-Kanal-DWDM-MUX/DEMUX | 40-Kanal-DWDM-MUX/DEMUX (AAWG) |
| OLP Schutz für optische Leitungen | Passive optische DWDM-Add/Drop-Multiplexer | DCM-Karte |

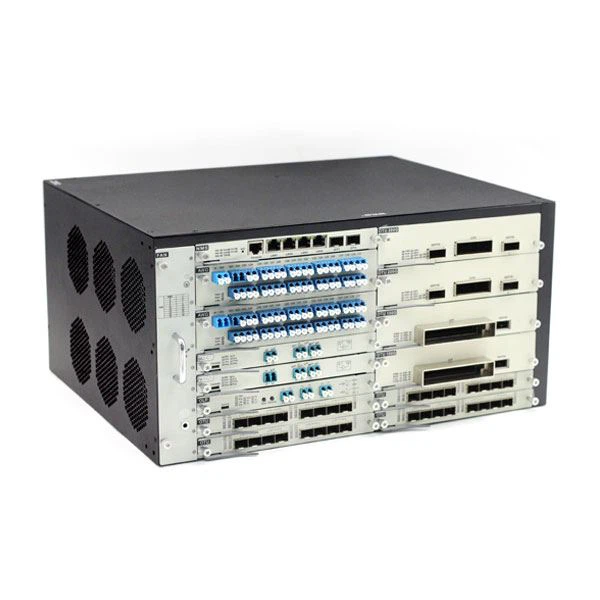

Wie kann das Active DWDM-System an unser Projekt angepasst werden?
Bitte senden Sie uns die folgenden notwendigen Informationen, dann werden unsere Ingenieure eine maßgeschneiderte Lösung für Sie entwerfen.
(1) Kabellänge, dann kann das DCM gewählt werden.
(2) Glasfaserkabeldämpfung, konfigurieren Sie den EDFA.
(3) Datenrate, konfigurieren und wählen Sie den optischen Transceiver
(4) Kanäle. dann können Sie Mux/Demux wählen
(5) Glasfaserkabel ist eine Einzelfaser oder eine Doppelfaser.
(6) Stationsnummer, wie das Geschäft hinzugefügt und gelöscht wird.Peer-to-Peer, Kettennetzwerk oder Ringnetzwerk?
(7) In der Mitte, wenn eine optische Verstärkerstation vorhanden ist.
Wenn Sie nur eine passive WDM-Mux-Demux-Lösung benötigen, kann das HTF-Team Sie auch dabei unterstützen, Kosten zu sparen.
CWDM plus CWDM SFP oder DWDM plus DWDM SFP-Lösung
2 ~ 96 Kanäle Mux Demux verfügbar.
Paket: ABS-Kunststoffbox, LGX-Metallkassettenbox, 19-Zoll-Rackmontage, CCWDM-Modultyp verfügbar.
Das HTF-Team möchte Ihnen weitere Informationen zur Verfügung stellen.
1. Wie stellt man ein hybrides CWDM/DWDM-Netzwerk über Glasfaser bereit?
Dies könnte erreicht werden, indem der 1530-nm- oder 1550-nm-CWDM-Kanal mit dem Line-Port des DWDM Mux Demux verbunden wird.
CWDM 1530nm entspricht Schmalband-C53-C60 von DWDM,
CWDM 1550 nm entspricht Schmalband-C27-C42 von DWDM.
2. Willkommen beim HTF-Team. Sie erhalten das kostenlose dwdm-Lösungsdesign und den technischen Support.
Sie können das folgende Beispielbild für eine DWDM-Übertragungslösung erhalten:
DWDM-Peer-to-Peer-Fall
DWDM-Chain-Netzwerkgehäuse
DWDM plus optisches OLP-Leitungsschutzgehäuse
DWDM-Ring-Netzwerkgehäuse
Gehäuse für bidirektionales DWDM-Single-Fiber-Netzwerk
DWDM-Ultra-Long-Distance-Lösung
