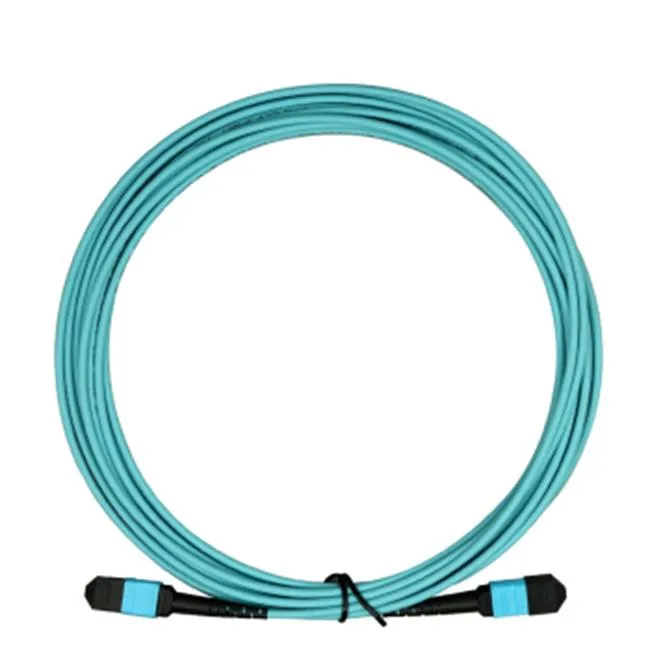

Das MTP-Trunkkabel ist für 40G QSFP+ SR4, 40G QSFP+ CSR4 und 100G QSFP28 SR4-Optik-Direktverbindung und Hochdichte-Rechenzentrumsanwendungen ausgelegt; Die US Conec MTP-Steckverbinder entsprechen vollumfänglich den MPO-Standards.
Anwendung von MTP / MPO GlasfasersprungR
Vorinstallierte Terminalbrückenverbindung zwischen Workstations
Hochdichte optische Faserlinie
Kommunikations- und Kabel-TV-Netz
Rechenzentrumsverkabelungssystem
LAN- und WAN-Clients
MTP-Faser-Patchkabel werden in der Regel verwendet, um Fasermodule, MTP-Faserverteiler, Faseradapter-Panels usw. zu verbinden, wodurch eine starke Netzwerkflexibilität für die Verkabelung von Rechenzentren
MTP-Glasfaser-Jumper ist eine Art Übertragungsmedium, das zwischen Geräten im Rechenzentrum verwendet wird. Es wird vom MTP-Connector abgeleitet. MTP-Steckverbinder ist eine Art Multi-Core-End-Push in MPO-Steckverbinder mit mehreren Innovationen und hoher Leistung, die von conec-Unternehmen aus den Vereinigten Staaten entwickelt wurden. Im Vergleich zu gewöhnlichen MPO-Steckverbindern wurden die optische Leistung und die mechanische Leistung erheblich verbessert.
MTP-Linie bietet viel Komfort für die Implementierung von Enterprise Engineering durch End-to-End-Integration mit hoher Dichte und Plug-and-Play-Implementierung
HTF-Jumper werden vor dem Verlassen des Werks streng getestet, um sicherzustellen, dass die Stirnfläche sauber ist und der Einsteckverlust und der Rücklaufverlust den internationalen Telekommunikationsstandards entsprechen.
Produktspezifikationen
Stecker A | MTP Buchse (pinless) | Stecker B | MTP Buchse (pinless) |
Fiber-Modus | OM3 50/125 | Wellenlänge | 850/1300nm |
Polnischer Typ | UPC zu UPC | Minimaler Biegeradius | 7,5 mm |
Einfügeverlust | 0,35 dB Max. (0,15 dB Typ.) | Return Loss | ≥20dB |
Dämpfung bei 850nm | ≤2,3 dB/km | Dämpfung bei 1300nm | ≤0,6 dB/km |
Jacke OD | 3,0 mm | Kabeljacke | Plenum (OFNP) |
Installation Zuglast | 100 N | Langfristige Zuglast | 50 N |
Betriebstemperatur | -10°C bis +70°C | Lagertemperatur | -40°C bis +85°C |
Hochleistungs-MTP-Verkabelungslösung
MTP-Glasfaser-Jumper werden in der Regel verwendet, um Glasfasermodule, MTP-Glasfaser-Kabelkästen und Optische Faseradapter-Panels anzuschließen, um eine starke Netzwerkflexibilität für die Verdrahtung von Rechenzentren zu bieten.
HTF-Jumper werden streng getestet, bevor sie das Werk verlassen, um sicherzustellen, dass die Endfläche makellos ist, Einfügeverlust und Echoverlust den internationalen Telekommunikationsstandards entsprechen.
Feldmontierbare Steckverbinder
Feldmontierbare Glasfasersteckverbinder werden verwendet, um Glasfaser-Jumper-Kabel zu verbinden, die eine Singlemode-Faser enthalten. Diese Baugruppen können in zwei Hauptkategorien unterteilt werden: Einzelverbindungsbaugruppen und Verbundbaugruppen mit mehreren Verbindungen.
Feldmontierbare Glasfasersteckverbinder werden für Feldrestaurierungsarbeiten verwendet und eliminieren die Notwendigkeit, Jumper-Kabel in verschiedenen Größen zu lagern.
Eine optische Verbindung benötigt zwei Glasfasern, um den gesamten Übertragungsprozess abzuschließen. Das optische Modul enthält z. B. das Empfangsende und das Sendeende
Es ist notwendig, sicherzustellen, dass Empfänger und Sender miteinander verbunden sind, und diese Übereinstimmung zwischen dem Sender (TX) und dem Empfänger (Rx) an beiden Enden der Faserverbindung wird Polarität genannt.
Bei vorterminierten Verkabelungssystemen mit hoher Dichte, wie z. B. MTP-Verbindungssystemen, müssen Polaritätsprobleme hoch bewertet werden. Die Beherrschung von Faserpolaritätswissen kann die Verwaltung und Optimierung Ihrer Netzwerkverbindungen maximieren.
Häufig gestellte Fragen
F: Wer ist der Hersteller?
A: Fiber ist HTF.
F: Welche Abmessungen hat dieser Artikel?
A: Das Kabel ist 1 Meter lang.

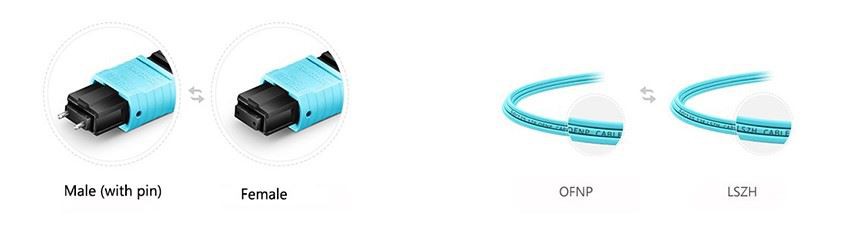

F: Woher weiß ich, welches Geschlecht ich brauche?
A: Geschlecht bezieht sich auf die Metallführungsstifte, die aus dem Endface des MTP kommen. Die meisten Transceiver (QSFP-Module) haben männliche Stifte, so dass Sie Buchsenkabel benötigen, um sie miteinander zu verbinden.
F: Wenn ich direkt vom Transceiver zum Transceiver verbinde, welches Polaritätskabel benötige ich?
A: Sie benötigen wahrscheinlich ein Method B Female to Female Kabel. Bitte erkunden Sie sich mit Ihrer Dokumentation, um dies zu bestätigen.
