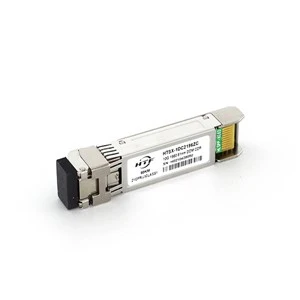

10 Gbit/s SFP+ BIDI 80 km optisches Transceiver-Modul
HTSX-B495596Zx / HTSX-B554996Zx
Merkmale des optischen Transceivers
Bis zu 11,1 Gbit/s Datenrate
1490-nm-DFB-Laser und APD-Empfänger für HTSX-B495596Zx
1550-nm-DFB-Laser und APD-Empfänger für HTSX-B554996Zx
2-Kabelschnittstelle mit integrierter digitaler Diagnoseüberwachung
Bis zu 80 km Übertragung mit SMF
Optischer BIDI LC-Stecker
Einzelnes +3,3-V-Netzteil
Metallgehäuse für geringere EMI
Maximaler Stromverbrauch 1,8 W
RoHS-6-konform und bleifrei
SFF-8472 MSA-konform &SFF-8431
Betriebsgehäusetemperatur
Kommerziell: 0 ~ +70oC
Erweitert: -10 ~ +80oC
Industrie: -40 ~ +85oC
Allgemeine Beschreibung
Der HTF'HTSX-B495596Zx/ HTSX-B554996Zx SFP+-Transceiver ist für den Einsatz in 10-Gigabit-Ethernet-Verbindungen bis zu 80 km über Singlemode-Glasfaser konzipiert. Das Modul besteht aus CWDM-DFB-Laser, APD und Vorverstärker in einer hochintegrierten optischen Unterbaugruppe. Digitale Diagnosefunktionen sind über eine 2-drahtgebundene serielle Schnittstelle verfügbar, wie in SFF spezifiziert-8472.
Die Transceiver HTSX-B495596Zx/HTSX-B554996Zx bieten eine einzigartige, verbesserte digitale Diagnoseüberwachungsschnittstelle, die den Echtzeitzugriff auf Gerätebetriebsparameter wie Transceiver-Temperatur, Laser-Vorstrom, gesendete optische Leistung, empfangene optische Leistung und Transceiver-Versorgungsspannung ermöglicht. Es definiert außerdem ein ausgeklügeltes System von Alarm- und Warnflags, das Endbenutzer warnt, wenn bestimmte Betriebsparameter außerhalb eines werkseitig eingestellten Normalbereichs liegen.
Der SFP+ MSA definiert eine 256-Byte-Speicherzuordnung im EEPROM, auf die über eine 2-drahtige serielle Schnittstelle unter der 8-Bit-Adresse 1010000X (A0h) zugegriffen werden kann. Die digitale Diagnoseüberwachungsschnittstelle nutzt die 8-Bit-Adresse 1010001X (A2h), sodass die ursprünglich definierte serielle ID-Speicherzuordnung unverändert bleibt.
