Allgemeine Beschreibung
Die Transceiver HTSF-5G3155Lx / HTSF-5G5531Lx bieten eine einzigartige, verbesserte Schnittstelle für die digitale Diagnoseüberwachung, über die in Echtzeit auf Gerätebetriebsparameter wie Transceiver-Temperatur, Laservorspannungsstrom, übertragene optische Leistung und empfangene optische Leistung sowie Transceiver-Versorgungsspannung zugegriffen werden kann. Es definiert auch ein ausgeklügeltes System von Alarm- und Warnflags, die den Endbenutzer alarmieren, wenn bestimmte Betriebsparameter außerhalb eines vom Werk eingestellten Normalbereichs liegen.
Der SFP + MSA definiert eine 256-Byte-Speicherzuordnung im EEPROM, auf die über eine serielle 2-Draht-Schnittstelle unter der 8-Bit-Adresse 1010000X (A0h) zugegriffen werden kann. Die digitale Diagnoseüberwachungsschnittstelle verwendet die 8-Bit-Adresse 1010001X (A2h), sodass die ursprünglich definierte Speicherkarte für die serielle ID unverändert bleibt.
Modelltyp | SFP-5G-LR | Marke | HTFuture |
Verkapselung | SFP | Datenrate | 5,0 Gbit / s |
Wellenlänge | Tx1550nmRx1310nm | Erreichen | 15 km |
Schnittstelle | Duplex LC | LD | DFB |
Kabelart | SMF | DDM-Unterstützung | Ja |
Sendeleistung | -4 ~ 1dBm | Rx Sens | -15dBm |
Temperatur | 0 bis 70 ° C | Qualitätsgarantie | 3 Jahre |
Eigenschaften
● Bis zu 5,0 Gbit / s Datenrate
● DFB-Laser mit 1310 nm und PIN-Empfänger für HTSF-5G3155Lx
● DFB-Laser mit 1550 nm und PIN-Empfänger für HTSF-5G5531Lx
● 2-Draht-Schnittstelle mit integrierter digitaler Diagnoseüberwachung
● Bis zu 15 km Übertragung auf SMF
● Optischer BIDI LC-Anschluss
● Einzelne + 3,3 V-Stromversorgung
● Metallgehäuse für niedrigere EMI
● Maximaler Stromverbrauch 1.1W
● RoHS-6-konform und bleifrei
● SFF-8472 MSA-konform und SFF-8431
● Betriebsgehäusetemperatur:
● Gewerblich: 0 ° C bis + 70 ° C
● Erweitert: -10 ° C bis + 80 ° C
● Industriell: -40 ° C bis + 85 ° C
Anwendungen
● Fibre Channel
● CPRI / OBSAI-Schnittstelle
● SDH / Sonett
absolut beste Bewertungen
Es ist zu beachten, dass ein Betrieb, der die einzelnen absoluten Maximalwerte überschreitet, das Modul dauerhaft beschädigen kann.
Parameter | Symbol | Mindest | Max | Einheit | Anmerkungen |
Lagertemperatur | TS | -40 | 85 | ºC | |
Versorgungsspannung | VCC | -0,5 | 3.6 | V | |
Relative Luftfeuchtigkeit (nicht kondensierend) | RH | 5 | 95 | % | |
Schadensschwelle | THd | 5 | dBm |
Empfohlene Betriebsbedingungen und Anforderungen an die Stromversorgung
| Parameter | Symbol | Mindest | Typisch | Max | Einheit | Anmerkungen |
Betriebstemperatur des Gehäuses | OBEN | 0 | 70 | ºC | kommerziell | |
Versorgungsspannung | VCC | 3.135 | 3.3 | 3,465 | V | |
Datenrate | 5.0 | Gb / s | ||||
Steuereingangsspannung hoch | 2 | Vcc | V | |||
Steuereingangsspannung niedrig | 0 | 0.8 | V | |||
Verbindungsabstand (SMF) | D | fünfzehn | km | 9 / 125um |

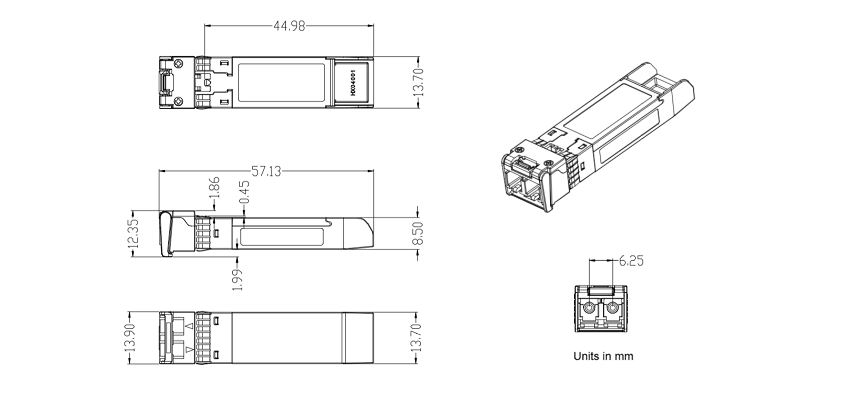

Mechanische Abmessungen
FAQ
1. Frage: Nur um sicherzugehen, dass ich einen LC-Glasfaserstecker in diese richtige Buchse stecken kann?
Antwort: Ja, das sind LC. Stellen Sie sicher, dass Sie MMF und nicht SMF als -SR-Teilenummer verwenden.
2. Frage: Wenn ich ein Brokat mit einem sfp + -Modul an ein Netgear anschließen wollte, wenn ich die Brokat- und Netgear-Transceiver gemischt habe, sollten sie richtig funktionieren?
Antwort: Solange beide Geräte die installierten SFP + -Module erkennen, dh Licht senden / empfangen, funktioniert die Konnektivität zwischen beiden mit Ethernet-Standards.
3. Frage: Funktioniert dies mit Single Mode oder Multi Mode oder beiden?
Antwort: 10GBase-SR ist Multimode, und die Wellenlänge von 850 nm bestätigt dies. Der äquivalente Einzelmodus wäre etwa 10 GBase-LR und hätte (normalerweise) eine Wellenlänge von 1310 nm.
4. Frage: Versenden Sie international?
Antwort: ja, wir können versenden, wohin sie möchten. Wenn wir Ihren Einzahlungsschein erhalten, versenden wir die Ware über unseren Lieferservice oder über Ihre Versandkontonummer. Um die besten Versandkosten für Sie zu berechnen, teilen Sie uns bitte Ihre Postleitzahl mit. Wenn Sie benötigen, dass wir den Betrag zur Reduzierung der Einfuhrsteuer angeben, wenden Sie sich bitte an unseren Online-Vertrieb.
