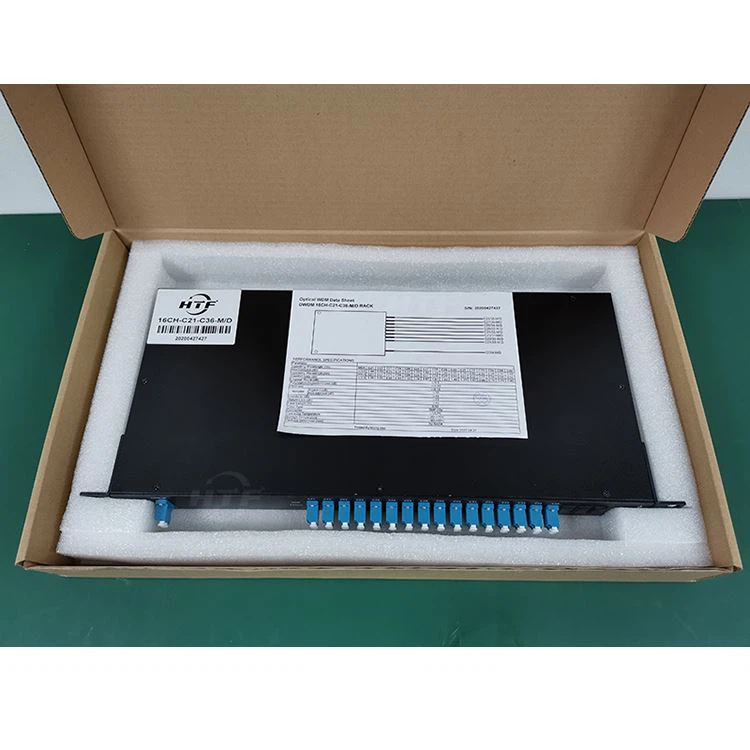

Die 16-Kanal-DWDM-Passiv-MUX-DEMUX-Module bieten die Vorteile eines Dense-Wave-Division-Multiplexers in einer vollständig passiven Lösung. Mit passenden MUX-DEMUX-Einheiten an jedem Ende einer optischen Verbindung können bis zu 16 Datenkanäle kombiniert und über einen einzigen übertragen werden -Mode-Faserstamm.
16-Kanal-100-GHz-DWDM-kombinierter Multiplexer und Demultiplexer (MUX und DEMUX)
`Standalone-Kompaktformfaktor-1U, einfach zu installieren
`Plug'n Play: erfordert keine Konfiguration
„Grünes Produkt: völlig passiv, benötigt keinen Strom und keine Kühlung.“
`Niedrig Geringe Einfügungsdämpfung, Einfügungsdämpfung kleiner oder gleich 4 dB,
„Hohe Kanalisolation: benachbarte Isolation größer oder gleich 25 dB; Nicht benachbarte Isolierung Größer als oder gleich 35 dB
„Kompatibel mit 100 GHz ITU Grid DWDM aktiven Transpondern und Transceivern von Htfuture und anderen Drittanbietern.“
„Hohe Zuverlässigkeit, MTBF von 100 Jahren.“
„Entworfen für Telcordia / Bellcore GR-120
|
Parameter |
4 Kanäle |
8 Kanäle |
16 Kanäle |
||||||
|
MUX |
DEMUX |
MUX |
DEMUX |
MUX |
DEMUX |
||||
|
Kanalwellenlänge (nm) |
ITU 100-GHz-Netz |
||||||||
|
Genauigkeit der Mittenwellenlänge (nm) |
±0.1 |
||||||||
|
Kanalabstand (nm) |
0,8 nm (100 GHz) |
||||||||
|
Channel Passband (@-0.5dB bandwidth(nm) |
>0.25 |
||||||||
|
Einfügedämpfung (dB) |
Kleiner oder gleich 1,8 |
Kleiner oder gleich 3.0 |
Kleiner oder gleich 4 |
||||||
|
Kanalgleichmäßigkeit (dB) |
Kleiner oder gleich 0.6 |
Kleiner oder gleich 1.0 |
Kleiner oder gleich 1,5 |
||||||
|
Kanalwelligkeit (dB) |
0.3 |
||||||||
|
Isolierung (dB) |
Benachbart |
N/A |
>30 |
N/A |
>30 |
N/A |
>30 |
||
|
Nicht angrenzend |
N/A |
>40 |
N/A |
>40 |
N/A |
>40 |
|||
|
Trägheitsverlust Temperaturempfindlichkeit (dB/Grad) |
<0.005 |
||||||||
|
Wellenlängen-Temperaturverschiebung (nm/Grad) |
<0.002 |
||||||||
|
Polarisationsabhängiger Verlust (dB) |
<0.1 |
<0.1 |
<0.15 |
||||||
|
Polarisationsmodendispersion |
<0.1 |
||||||||
|
Richtwirkung (dB) |
>50 |
||||||||
|
Rückflussdämpfung (dB) |
>45 |
||||||||
|
Maximale Belastbarkeit (mW) |
300 |
||||||||
