一, In dieser Ära der optischen Kommunikation ist der Wellenlängenmultiplexer eine der passiven Komponenten. Der Wellenlängenmultiplexer ist auch eine der Kernkomponenten der Lichtwellenleiter-Kommunikationsübertragung. Ein Wellenlängenmultiplexer ist ein optisches passives Gerät, das zwei oder mehr Wellenlängen optischer Signale verwendet, die zur Übertragung in derselben optischen Faser kombiniert werden. Die Arten von Filter-Wellenlängenmultiplexern sind: grobe Wellenlängenmultiplexer und dichte Wellenlängenmultiplexer. Der grobe Wellenlängenmultiplexer ist unterteilt in: Drei-Port-Wellenlängenmultiplexer, Mini-Wellenlängenmultiplexer, gemeinsamer Wellenlängenmultiplexer usw. Er zeichnet sich durch geringe Einfügungsdämpfung, hohe Isolation usw. aus.
2, die funktion derWellenlängenmultiplexerbesteht darin, das Licht verschiedener Wellenlängen auf verschiedenen optischen Fasern in einer optischen Faser zur Übertragung zu kombinieren oder viele Wellenlängen auf derselben optischen Faser zu trennen. Einfacher ausgedrückt besteht die Funktion eines Wellenlängenmultiplexers darin, Wellenlängen zu kombinieren oder zu trennen, und in Bezug auf Land darin, Wellenlängen zu kombinieren und zu trennen. Alle Wellenlängen des groben Wellenlängenmultiplexers liegen zwischen 1270 und 1610.
3. Im Jahr 2014 betrug das Exportvolumen der chinesischen WDM-Geräteindustrie 345.100 Stück, und im Jahr 2018 betrug das Exportvolumen der chinesischen WDM-Geräteindustrie 550 000 Stück, was einer Steigerung von 15,9 Prozent gegenüber dem Vorjahr entspricht.

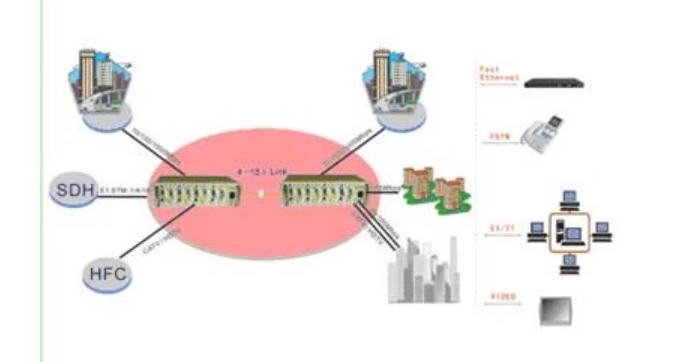

4, Wellenlängenmultiplexer ist eine kostengünstige WDM-Übertragungstechnologie für die Zugriffsschicht des Stadtgebietsnetzes. Im Prinzip besteht CWDM darin, einen optischen Multiplexer zu verwenden, um optische Signale unterschiedlicher Wellenlängen zur Übertragung in eine einzige optische Faser zu multiplexen. Signal, verbinden Sie sich mit dem entsprechenden Empfangsgerät. Sein Prinzip ist in Abbildung 1 dargestellt. Der Hauptunterschied zu DWDM ist: Verglichen mit dem Wellenlängenintervall von 0,2 nm bis 1,2 nm im DWDM-System hat CWDM ein breiteres Wellenlängenintervall und das Standard-Wellenlängenintervall im Industrie ist 20nm. Die in ITU-T G.694.2 spezifizierten Wellenlängen sind in Tabelle 1 aufgeführt. Die Bänder, zu denen jede Wellenlänge gehört, sind in der Abbildung unten dargestellt und decken die fünf Bänder O, E, S, C und L des Singlemode ab Fasersystem.
5, Aufgrund des breiten Wellenlängenintervalls vonCWDM-System,die anforderungen an die technischen kennzahlen des lasers sind relativ gering. Da das Wellenlängenintervall 20 nm erreicht, kann die maximale Wellenlängenverschiebung des Systems -6,5 Grad - plus 6,5 Grad erreichen, die Genauigkeit der Emissionswellenlänge des Lasers kann auf ±3 nm verringert werden und innerhalb des Arbeitstemperaturbereichs ( -5 Grad -70 Grad ), die Temperatur Die durch die Änderung verursachte Wellenlängendrift liegt immer noch innerhalb des zulässigen Bereichs, und der Laser benötigt keinen Temperatursteuermechanismus, sodass die Struktur des Lasers stark vereinfacht wird und die Ausbeute wird verbessert.
6, Darüber hinaus bedeutet das größere Wellenlängenintervall, dass die Struktur des optischen Multiplexers/Demultiplexers stark vereinfacht wird. Beispielsweise kann die Anzahl der Beschichtungsschichten des Filters im CWDM-System auf etwa 50 Schichten reduziert werden, während die Anzahl der Beschichtungsschichten im 100-GHz-Filter im DWDM-System etwa 150 Schichten beträgt. wettbewerbsfördernd. Die Kosten von CWDM-Filtern liegen um mehr als 50 [Prozent] unter denen von DWDM-Filtern und werden durch die Zunahme automatisierter Produktionstechnologien und Chargen weiter gesenkt.
