1. Die Power-LED leuchtet nicht
Der Stromausfall
2. Wenn die LOS-Leuchte nicht funktioniert, tritt eines der folgenden Probleme auf:
(a) Das Kabel vom Maschinenraum zum Kunden ist defekt.
(b) Die Schlitze für das SC-Heck undGlasfaser-Transceivernicht richtig eingesteckt oder abgeklemmt sind.
3. Die Verbindungsleuchte leuchtet nicht. Es kann folgende Situationen geben:
(a) Überprüfen Sie, ob die Glasfaserleitung unterbrochen ist
(b) Überprüfen Sie, ob der Verlust der Glasfaserleitung zu groß ist und den Empfangsbereich des Geräts überschreitet.
(c) Überprüfen Sie, ob die Glasfaserschnittstelle ordnungsgemäß angeschlossen ist, der lokale TX mit dem entfernten RX verbunden ist und der entfernte TX mit dem lokalen RX verbunden ist.
(d) Überprüfen Sie, ob der Glasfaserstecker richtig in die Geräteschnittstelle eingesteckt ist, ob der Jumper-Typ zur Geräteschnittstelle passt, ob der Gerätetyp zur Glasfaser passt und ob die Übertragungslänge des Geräts mit der Entfernung übereinstimmt.
4. Die LINK-Leuchte des Schaltkreises leuchtet nicht und der Fehler kann wie folgt sein:
(a) Überprüfen Sie, ob das Netzwerkkabel defekt ist.
(b) Überprüfen Sie, ob die Verbindungstypen übereinstimmen: Netzwerkkarten, Router und andere Geräte verwenden Crossover-Leitungen, während Switches, Hubs und andere Geräte Straight-Through-Leitungen verwenden.
(c) Prüfen Sie, ob die Übertragungsrate des Geräts übereinstimmt.
5. Schwerwiegende mögliche Fehler aufgrund von Netzwerkpaketverlusten sind wie folgt:
(a) Der elektrische Anschluss vonDer Transceiverstimmt nicht mit der Netzwerkgeräteschnittstelle oder dem Duplexmodus der Geräteschnittstelle an beiden Enden überein.
(b) Es liegt ein Problem mit dem Twisted Pair und RJ-45 vor. Probier es aus.
(c) Das Problem der Glasfaserverbindung, ob der Jumper mit der Geräteschnittstelle ausgerichtet ist, ob die Endfaser zum Typ des Jumpers und des Kopplers passt usw.
6. Die beiden Enden des Glasfaser-Transceivers können nach der Verbindung nicht kommunizieren
(a) Die Glasfaser ist umgekehrt angeschlossen und die durch TX und RX verbundene Glasfaser ist umgeschaltet.
(b) Die RJ45-Schnittstelle ist nicht richtig mit dem externen Gerät verbunden (achten Sie auf die gerade Verbindung und die Spleißverbindung).
Die Glasfaserschnittstelle (Keramikkern) stimmt nicht überein. Dieser Fehler spiegelt sich hauptsächlich im 100M-Transceiver mit photoelektrischer gegenseitiger Kontrollfunktion wider. Beispielsweise kann die Endfaser des APC-Kerns nicht normal mit dem Transceiver des PC-Kerns kommunizieren, hat jedoch keinen Einfluss auf die Verbindung mit dem nicht-photoelektrischen Transceiver zur gegenseitigen Steuerung.
7. Pünktlichkeitsphänomen

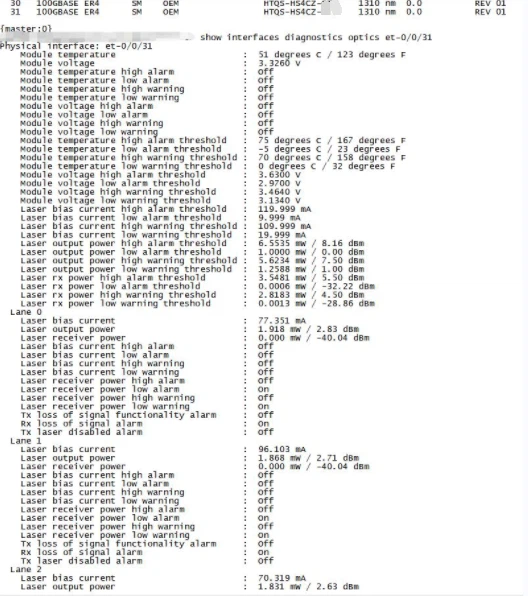

(a) Möglicherweise ist die optische Wegdämpfung zu groß. In diesem Fall kann ein optischer Leistungsmesser verwendet werden, um die optische Leistung des Empfängerendes zu messen. Liegt es in der Nähe des Empfangsempfindlichkeitsbereichs, kann der Fehler im optischen Pfad grundsätzlich im Bereich von 1-2dB beurteilt werden
(b) Möglicherweise ist der mit dem Transceiver verbundene Schalter defekt. Ersetzen Sie zu diesem Zeitpunkt den Switch durch einen PC, dh die beiden Transceiver sind direkt mit dem PC verbunden und beide Enden führen einen PING aus. Wenn es nicht auftritt, kann es grundsätzlich als Schalterfehler gewertet werden.
(c) Möglicherweise liegt ein Transceiver-Fehler vor, der an beiden Enden auftreten kannDer TransceiverPC (nicht über den Switch), beide Enden des PINGs sind kein Problem, nachdem von einem Ende an das andere Ende eine große Datei (100 m) oben übertragen wurde, um deren Geschwindigkeit zu beobachten, z. B. langsam (200 m unten), die Dateiübertragung mehr als 15 Minuten), sondern die grundsätzliche Beurteilung des Transceivers.
8. Die Kommunikation stürzt nach einiger Zeit ab, d. h. die Kommunikation kann nach dem Neustart nicht wieder aufgenommen werden
Dieses Phänomen wird im Allgemeinen durch den Switch verursacht. Der Switch führt eine CRC-Fehlererkennung und eine Längenprüfung aller empfangenen Daten durch. Das fehlerhaft erkannte Paket wird verworfen und das richtige Paket wird weitergeleitet. Es liegt jedoch ein Fehler im Prozess vor. Einige Taschen werden während des CRC-Fehlererkennungs- und Validierungstests nicht ausgegeben Der dynamische Cache (Puffer) kann niemals senden, bis die im Puffer angesammelten Daten voll sind, was zu einem Switch-Absturz führen kann. Da entweder ein Neustart des Transceivers oder der Switch die Kommunikation wiederherstellen kann, geht der Benutzer oft davon aus, dass der Transceiver fehlerhaft ist.
9. Transceiver-Testmethode Wenn es ein Problem mit der Transceiver-Verbindung gibt, testen Sie wie folgt, um die Fehlerursache herauszufinden
(a) Proximale Prüfung:
Die Computer an beiden Enden pingen. Wenn ein Ping möglich ist, beweist dies, dass kein Problem mit dem Glasfaser-Transceiver vorliegt. Wenn beim Nahtest die Kommunikation fehlschlägt, kann davon ausgegangen werden, dass der Glasfaser-Transceiver fehlerhaft ist.
(b) Ferntests:
Wenn der PING nicht normal ist, muss der Computer an beiden Enden prüfen, ob die optische Verbindung normal ist und ob die Sende- und Empfangsleistung stimmtDer Glasfaser-Transceiverliegt im zulässigen Bereich. Wenn Sie die allgemeine Regel anpingen können, um zu beweisen, dass die Lichtverbindung normal ist. Der Fehler kann am Schalter beurteilt werden.
(c) Ferntest zur Ermittlung von Fehlerpunkten:
Verbinden Sie zuerst ein Ende mit dem Switch, und die beiden Enden sind PING. Liegt kein Fehler vor, kann dies als Fehler des anderen Schalters gewertet werden.
