Was ist ein MTP / MPO-LC-Abzweigbrücken?
Ein Abzweigbrücken ist eine Glasfaserkomponente mit einem mehradrigen MTP / MPO-Anschluss an einem Ende und einem äußeren Mantelzweig mit einem ein- oder zweikernigen LC-Anschluss am anderen Ende. Es bietet eine Konvertierung für den MTP / MPO-Anschluss für das Trunk-Kabel, das Trunk-Verlängerungskabel oder das Single / Double-Connector-Modul für die Rückseite.
Welche Vorteile bietet die Verwendung von MTP / MPO-LC-Abzweigbrücken?
Beim Entwurf eines Netzwerksystems ist es sehr wichtig, die strukturierte Verkabelung im Voraus zu planen. Unser Ziel ist es, auf aktuelle Netzwerkanforderungen einzugehen und sich an zukünftige Entwicklungen anzupassen. Strukturierte Verkabelungssysteme bieten die Flexibilität, die üblichen Aufgaben des Verschiebens, Hinzufügens oder Änderns der Infrastruktur im Zuge der Entwicklung von Netzwerken zu bewältigen. Die Verwendung von MTP / MPO-LC-Verzweigungsbrücken in LAN- oder Speicher-Switches mit hoher Dichte kann Ihnen dabei helfen, die strukturierte Verkabelung zu verbessern.
Einige der Hauptvorteile der Verwendung von Abzweigbrücken gegenüber herkömmlichen Steckbrücken:
1. Branch Jumper bieten eine saubere Möglichkeit zur Implementierung der Switch-Port-Replikation mit hoher Dichte, wodurch das Risiko von Port-Beschädigungen oder Fehlern auf dem Switch verringert wird.
2. Abzweigbrücken nehmen weniger Platz im Schrank ein und haben ein besseres vertikales Management als herkömmliche Springer. Der Zweig an einem Ende von 12-Kern-Zweigbrücken ist viel kleiner als der von Jumper mit gleicher Kernnummer.
3. Reduzieren Sie die Überlastung von Glasfaserkabeln für LAN- und Speichernetzwerke. kann die Erhöhung des Kühlluftstroms verbessern und die Bewegung, Erhöhung und Änderung erleichtern.
4. Der Branch Jumper bietet verschachtelte LC-Zweige, die verwendet werden können, einschließlich technischer Anpassungen, die an die Netzwerkports elektronischer Geräte angepasst sind, um eine nahtlose Integration zwischen Verkabelungsinfrastruktur und elektronischen Geräten zu gewährleisten.
Was sind die typischen Anwendungen von MTP / MPO-LC-Abzweigbrücken?
MTP / MPO-LC-Verzweigungsbrücken werden für die Portreplikation von Blade-Switch-Board-CARDS verwendet, um die Verbindung dieser Ports mit anderen Geräten zu erleichtern. Es gibt zwei Arten von Verzweigungsbrücken, Modulzweigbrücken und Amtsleitungsbrücken, basierend auf bestimmten Anwendungen und den eingefügten Komponenten.

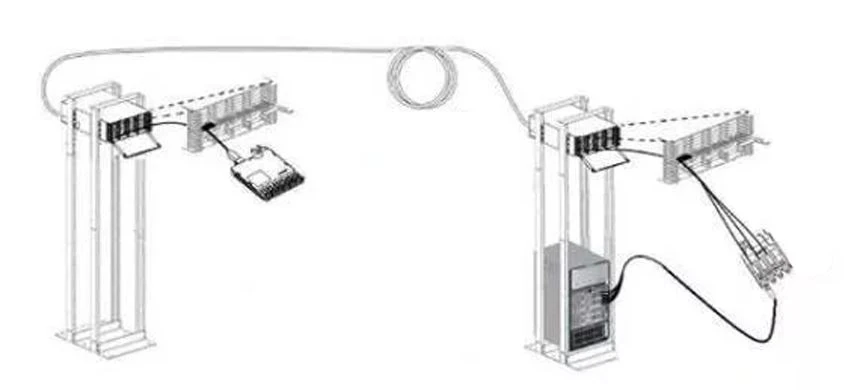

Der Modulzweig-Jumper wird direkt mit der Rückseite des MTP / MPO-LC-Moduls verbunden und kopiert den Switch-Port in den Verteiler, der sich im selben oder einem benachbarten Rack befindet. Bei dieser Anwendung befindet sich der Switch normalerweise in der MDA- oder Spaltenüberschriftenumschaltung.
Switch-Mapping-Verteilungsrahmen befinden sich außerhalb des Standorts, an dem sich der Switch befindet. Die Bereitstellung dieser Anwendung ist normalerweise der primäre Verteilungsbereich (MDA), der erforderlich ist, wenn Sie über einen gemeinsamen Auslagerungsbereich und eine gemeinsame Portreplikation verfügen.
Welche LC-Verzweigungslängen sollten für MTP / MPO-LC-Verzweigungsbrücken verwendet werden?
Die optimale LC-Verzweigungslänge des Abzweig-Jumpers hängt von den folgenden Faktoren ab: Rahmentyp, Blade-Typ, Anzahl der Blade-Ports, Port-Ausrichtung und Routing.
In welche Richtung soll der MTP / MPO-LC-Abzweig-Jumper für den Switch geroutet werden?
Die beste Richtung der Schalterführung hängt von zwei Faktoren ab, der Richtung der Blade-Karte und der Lüfter- / Einlassposition. Befindet sich Ihr Schalter beispielsweise in horizontaler Richtung der Blade-Karte und der Lüfter- / Luftansaugposition, wird nicht verhindert, dass der Abzweig-Jumper von links oder rechts kommt. Wenn sich der Lüfter / Einlass hingegen auf einer Seite des Schalters befindet, sollten Sie Ihre Abzweigbrücken auf der anderen Seite platzieren.
Dies gilt auch für die vertikale Richtung des Blade-Kartenschalters.
