Ohne Übertragungsnetz ist die Datenkommunikation zwischen verschiedenen Geräten im Netzwerk nicht möglich.
1. Übertragungsnetz
DasÜbertragungsnetzist ein Netzwerk, das als Übertragungskanal verwendet wird und im Allgemeinen unter dem Vermittlungsnetzwerk, dem Datennetzwerk und dem Unterstützungsnetzwerk verwendet wird, um ein Signalübertragungs- und -konvertierungsnetzwerk bereitzustellen, und gehört zum Basisnetzwerk der obigen drei Arten von Netzwerken.
Übertragungsnetze untersuchen im Allgemeinen Glasfaserkabel, Kupferdraht, Signalverstärker, Schnittstellen, Steckverbinder, Schnittstellenkonverter, Mikrowellensysteme, PDH, SDH, WDM, ASON und Satelliten.
Die Kombination des Übertragungsnetzes und des Datennetzes und des Sprachnetzes ist sehr eng und die Entfernung vom Telekommunikationsdienst ist relativ weit.
Das Folgende ist eine typische 2 G-Mobilfunknetz-Übertragungsnetzwerkarchitektur:
2. PDH (Plesiochronous Digital Hierarchy)
PDH, eine quasi-synchrone digitale Serie, war ein frühes digitales Übertragungssystem, das in den 1980 s begann und sich schnell entwickelte.
PDH hat hauptsächlich zwei Serien von Standards:
(1) E 1, PCM 30 / 32 Kanal, 2. 048 Mbit / s wird in Europa und China übernommen.
(2) T 1, PCM 2 4 / Kanal, 1. 544 Mbit / s wird in Nordamerika übernommen.
Es gibt einige Nachteile dieser PDH:
(1) Es gibt keinen global einheitlichen Standard
(2) Komplizierte Struktur und hohe Kosten
(3) Die Wartung ist schwierig
0010010 nbsp;
3. SDH (Synchronous Digital Hierarchy)
SDH, Synchronous Digital Hierarchy, die synchrone digitale Serie, ist ebenfalls ein digitales Übertragungssystem. Es ist eine Kombination aus Glasfaserübertragungstechnologie und intelligenter Netzwerktechnologie.
Das früheste vorgeschlagene SDH-Konzept war das American Bell Communications Institute, das als Optical Synchronization Network (SONET) bezeichnet wurde.
In 1988 akzeptierte das International Telegraph and Telephone Consultative Committee (CCITT) das Konzept von SONET und benannte es in SDH um.
0010010 nbsp;
SDH hat gegenüber PDH folgende Vorteile:
● Die Netzwerkverwaltungsfunktionen wurden erheblich verbessert.
● Einheitliche Standards und einheitliche Spezifikationen erleichtern die Verbindung verschiedener Hersteller.
● Geeignet für Übertragungen mit großer Kapazität.
● Schlug ein neues Konzept für ein selbstheilendes Netzwerk und einen verbesserten Schutz vor.
● Die Byte-Multiplexing-Technologie macht die oberen und unteren Nebenflusssignale im Netzwerk sehr einfach.
0010010 nbsp;
4. MSTP (Multi-Service Transmission Platform)
MSTP (SDH-basierte Multi-Service-Transportplattform) bezeichnet den Multi-Service-Knoten, der ein einheitliches Netzwerkmanagement für den Zugriff, die Verarbeitung und die Übertragung von Diensten wie TDM, ATM und Ethernet auf Basis der SDH-Plattform bietet.
Die Beziehung von PDH, SDH und MSTP:
5. PTN (Packet Transport Network)
PTN bezieht sich auf eine optische Transportnetzwerkarchitektur und eine spezifische Technologie: Zwischen dem IP-Dienst und dem zugrunde liegenden optischen Übertragungsmedium wird eine Schicht gebildet, die auf die Burstiness und statistische Wiederherstellung des Paketverkehrs abzielt. Entwickelt mit den Anforderungen der Zustellung, mit Paketdiensten als Kern und unterstützender Multi-Service-Bereitstellung, mit niedrigeren Gesamtbetriebskosten (TCO), unter Beibehaltung der traditionellen Vorteile der optischen Übertragung, einschließlich hoher Verfügbarkeit und Zuverlässigkeit, effizienter Bandbreitenverwaltungsmechanismen und Verkehrstechnik, bequemes OAM- und Netzwerkmanagement, Skalierbarkeit, hohe Sicherheit usw.
6. WDM (Wavelength Division Multiplexing)

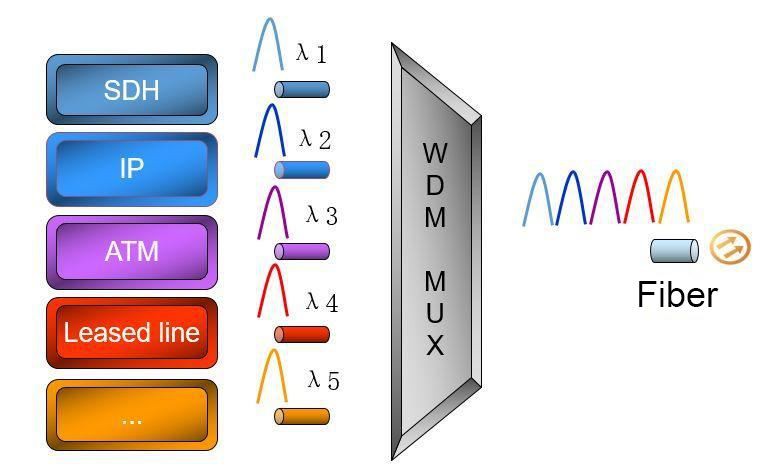

WDM ist eine Technik, bei der mehrere Laser verwendet werden, um gleichzeitig mehrere Strahlen unterschiedlicher Wellenlänge auf einer einzelnen Faser zu übertragen. Jedes Signal wird durch seine Daten (Text, Sprache, Video usw.) moduliert und innerhalb seines einzigartigen Bandes übertragen.
WDM kann die Kapazität der vorhandenen Glasfaserinfrastruktur für Telefongesellschaften und andere Betreiber erhöhen. Hersteller haben WDM-Systeme eingeführt, die auch als DWDM-Systeme (Dense Wavelength Division Multiplexing) bekannt sind.
DWDM kann mehr als 150 verschiedene Wellenlängen von Lichtwellen für die gleichzeitige Übertragung unterstützen, und jeder Lichtstrahl kann eine Datenübertragungsrate von bis zu 10 Gb / s erreichen. Dieses System kann Datenübertragungsraten von mehr als 1 Tb / s auf einem Glasfaserkabel bereitstellen, das dünner als das Haar ist.
Optische Kommunikation ist eine Art und Weise, wie Licht Signale zur Übertragung überträgt. Auf dem Gebiet der optischen Kommunikation sind Menschen daran gewöhnt, nach Wellenlänge und nicht nach Frequenz zu benennen. Daher ist das sogenannte Wellenlängenmultiplex (WDM) im wesentlichen Frequenzmultiplex.
WDM ist ein System, das mehrere Wellenlängen (Kanäle) auf einer Faser überträgt und eine Faser in mehrere „virtuelle“ Fasern umwandelt. Natürlich arbeitet jede virtuelle Faser unabhängig bei unterschiedlichen Wellenlängen, was die Übertragungskapazität der Faser stark erhöht.
Aufgrund der Wirtschaftlichkeit und Effektivität der WDM-Systemtechnologie ist sie zum Hauptmittel für den Ausbau des derzeitigen Glasfaserkommunikationsnetzes geworden. Als Systemkonzept verfügt die WDM-Technologie normalerweise über drei Multiplexmodi, nämlich Wellenlängenmultiplex bei 1 310 nm und 1 550 nm Wellenlänge, Grobwellenlängenmultiplex (CWDM) und dichte Welle. DWDM, Dense Wavelength Division Multiplexing.
7. OTN (Optisches Transportnetz)
OTN basiert auf der WDM-Technologie. Ein optisches Transportnetzwerk (OTN), ein Netzwerktyp, bezieht sich auf ein Transportnetzwerk, das die Übertragung, das Multiplexen, das Routing und die Überwachung von Dienstsignalen im optischen Bereich implementiert und Leistungsindikatoren und Überlebensfähigkeit garantiert.
Die OTN-Technologie ist das Produkt des Kompromisses zwischen elektrischen und rein optischen Netzen. Es überträgt die leistungsstarken OAM 0010010 amp; P-Konzepte und -Funktionen von SDH in optische WDM-Netzwerke und gleicht so die Leistungsüberwachung und das Wartungsmanagement bestehender WDM-Systeme effektiv aus. unzureichend.
Die OTN-Technologie kann die transparente Übertragung von Kundensignalen, das Multiplexing-Switching und die Konfiguration mit hoher Bandbreite (Mindest-Cross-Grain ist ODU 1, ungefähr 2. 5 Gbit / s) mit leistungsstarkem Overhead unterstützen Unterstützung, leistungsstarke OAM-Funktion und Unterstützung für mehrschichtige eingebettete TCM-Funktionen (Set of Series Connection Monitoring) mit FEC-Unterstützung (Forward Error Correction).
