Das integrierte optische Transceivermodul besteht aus optoelektronischen Bauelementen, Funktionsschaltungen und optischen Schnittstellen. Die optoelektronischen Geräte umfassen zwei Teile: Senden und Empfangen. Das integrierte optische Transceiver-Modul ist das Kernstück der optischen Kommunikation, das die optisch-elektrische/elektrisch-optische Wandlung optischer Signale vervollständigt. Es besteht aus zwei Teilen: dem Empfangsteil und dem Sendeteil. Der Empfangsteil realisiert die fotoelektrische Umwandlung und der Sendeteil realisiert die elektrisch-optische Umwandlung.

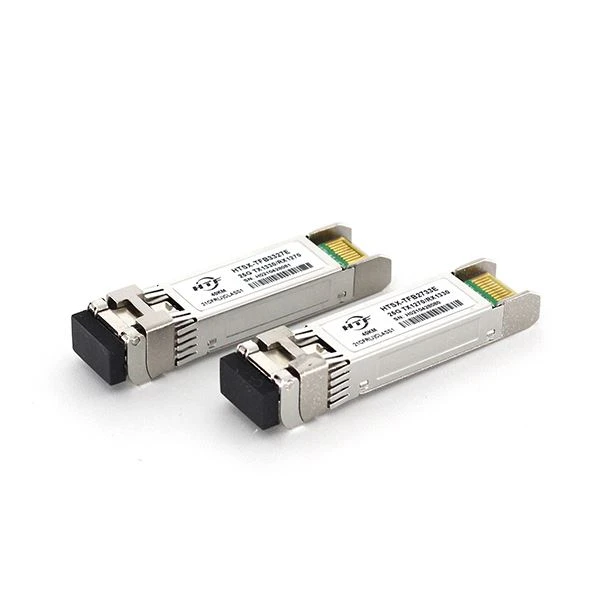

Was ist das Arbeitsprinzip vonBIDIBidirektionales optisches Einzelfasermodul? Das bidirektionale optische BIDI-Einzelfasermodul muss gleichzeitig optische Signale in zwei Richtungen übertragen und empfangen. Es müssen unterschiedliche optische Wellenlängen in Sende- und Empfangsrichtung verwendet werden, aber es gibt nur einen Port, der durch den Filter im optischen Modul gefiltert wird, und die Übertragung eines optischen Signals einer Wellenlänge wird gleichzeitig abgeschlossen. und Empfang eines optischen Signals bei einer anderen Wellenlänge oder umgekehrt. Beispielsweise sendet das lokale Ende ein optisches Signal von 1310 nm und empfängt ein optisches Signal von1550nm gleichzeitig. Die vom Peer-Ende verwendete Wellenlänge ist der des lokalen Endes genau entgegengesetzt, das heißt, es sendet ein optisches Signal von 1550 nm und empfängt ein optisches Signal von 1310 nm.
Daher muss das Modul paarweise an beiden Enden der Verbindung verwendet werden. Die üblicherweise verwendeten Wellenlängen von bidirektionalen optischen Einzelfasermodulen sind 1310 nm/1490 nm, 1510 nm/1590 nm unidirektionale bidirektionale Transceiver-Komponenten sind MQW-TO-LD-Lichtquelle, TO-PIN-TIA-Detektor (Transimpedanzverstärker), Strahlteiler. Glasfaser und andere Komponenten werden alle integriert und durch einen koaxialen Kopplungsprozess zusammengebaut. Einzelfaser-Bidirektional ist eine Technologie, die BOSA-Komponenten verwendet, um integrierte Transceiver-Funktionen zu erreichen.
Das heißt, dieser Modultyp integriert die Empfangsfunktion und die Sendefunktion, um eine Zwei-Wege-Übertragung zu realisieren. Warum das optische BiDi-Modul wählen? Der offensichtlichste Vorteil von optischen BiDi-Modulen wie SFP plus optische BiDi-Module oder optische SFP-BiDi-Module besteht darin, dass sie die Anzahl der Ports auf dem Glasfaser-Patchkabel-Panel reduzieren und die Kosten für die Glasfaser-Verkabelungsinfrastruktur einsparen können reduzieren auch den Verdrahtungsraum, was das Fasermanagement unterstützt und die Anzahl der erforderlichen Fasern reduziert. Der Preis von optischen BiDi-Modulen (optische WDM-Module) ist höher als der von herkömmlichen bidirektionalen optischen Doppelfasermodulen, aber die Anzahl der optischen Fasern, die von optischen BiDi-Modulen pro Übertragungsentfernungseinheit benötigt wird, ist um die Hälfte reduziert.
Bei vielen Netzwerkleitungen überwiegen die Kosteneinsparungen durch die Verwendung von weniger Fasern bei weitem die Kosten für den Kauf optischer BiDi-Module. Wo werden bidirektionale optische BiDi-Single-Fiber-Module eingesetzt? Eine bidirektionale Einzelfaser wird normalerweise für Benutzerzugangsnetzwerke verwendet, um Bild-, Daten-, Sprach- und andere Kommunikation zu geringen Kosten abzuschließen.
