1.Was's Polarität？
Bei jeder Installation ist darauf zu achten, dass der optische Sender an einem Ende mit dem optischen Empfänger am anderen Ende verbunden ist. Diese Anpassung des Sendesignals (Tx) an die Empfangsgeräte (Rx) an beiden Enden der Glasfaserstrecke wird als Polarität bezeichnet.
2.Polaritätsübersicht
Im TIA-Standard werden zwei Arten von Glasfaserverbindungen beschrieben: serielle Duplex-Signalverbindungen und parallele Signalverbindungen. In diesem Papier werden die Auswirkungen der Polarität in Bezug auf serielle Duplexsignale und parallele Signale erörtert.
2.1 Glasfaser-Patchkabel
Im TIA-Standard sind zwei Arten von Duplex-Faser-Patchkabeln definiert: A-zu-A-Typ, dargestellt in Abbildung 1 und A-to-B-Typ, dargestellt in Abbildung 2.
Hinweis: A-zu-A-Patchkabel werden nicht häufig eingesetzt und sollten nur bei Bedarf als Teil einer Polaritätsmethode verwendet werden (siehe ANSI/TIA-568-C.0).
2.2 MTP/MPO-FaserAdapter
2.2.1 Typ-A-Adapter
Es gibt zwei Arten von Array-Adaptern, Typ-A und Typ-B. Typ-A-Adapter müssen zwei Array-Anschlüsse mit den Anschlussschlüsseln von oben nach unten verbinden.

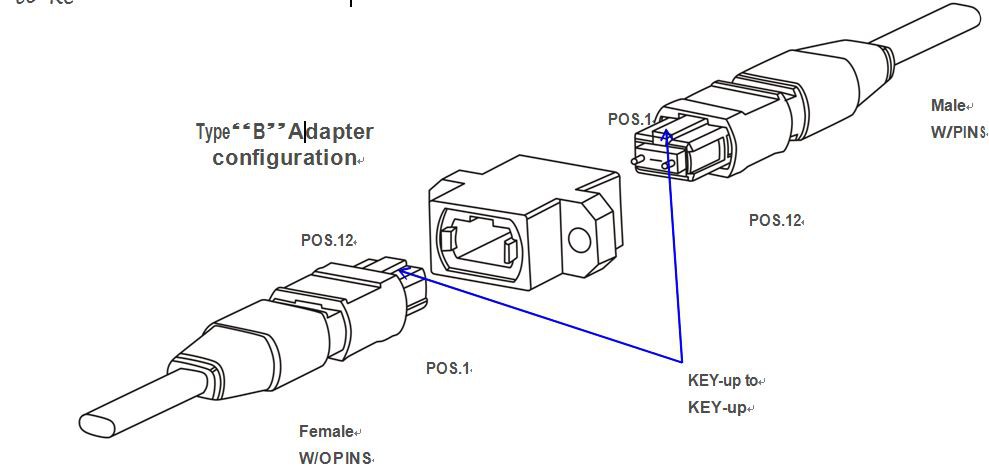

2.2.2 Typ-B-Adapter
Adapter vom Typ B müssen zwei Array-Anschlüsse mit den Anschlussschlüsseln von oben nach oben (Schlüssel ausgerichtet) verbinden.
2.3 MTP/MPOArray-Patchkabel
Es gibt drei verschiedene12-Faser-MPO/MTP-zu-MPO/MTPim TIA-Standard definierte Backbone-Kabel. Die drei verschiedenen Kabel: Typ A, B und C werden für die drei verschiedenen Anschlussmethoden A, B bzw. C verwendet.
2.4 24-Faser-MTP/MPOArray-Patchkabel
Es gibt drei verschiedene 24-FaserMPO/MTP-zu-MPO/MTPBackbone-Kabel definiert im ,TIA-Standard (TIA-568.3-D). Die drei verschiedenen Kabel: Typ A, B und C werden für die drei unterschiedlichen Anschlussmethoden A, B bzw. C verwendet.
2.5MTP/MPO Breakout-Patchkabel
Es gibt zwei verschiedene 8-Faser-MPO/MTP-Breakout-Kabel:
40G bis 4x10G
Es gibt zwei verschiedene 12-fasrige MPO/MTP-Breakout-Kabel
Es gibt zwei verschiedene24-Faser-MPO/MTP-Breakout-Kabel
