Dense Wavelength Division Multiplexing (DWDM) ist eine Wellenlängenmultiplex (WDM)-Technologie, die die Übertragungskapazität bestehender Glasfasernetze erweitert. Sparen Sie eine Menge Glasfaserressourcen in Übertragungsanwendungen. Gegenwärtig gibt es zwei Haupttypen von DWDM-Systemen: passive DWDM-Systeme und aktiveDWDMSysteme.

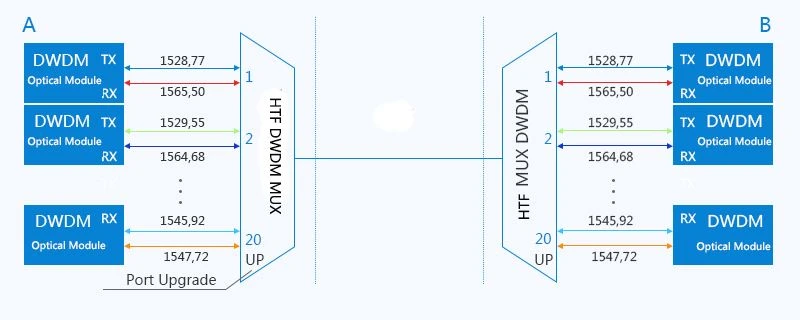

Passive DWDM-Systeme
Aktive Komponenten wie Faserverstärker und Dispersionskompensatoren werden in passiven DWDM-Systemen nicht verwendet. Die Übertragungsreichweite dieses Systems wird durch die Sendeleistung des optischen Moduls begrenzt, es hat jedoch den Vorteil einer hohen Kanalkapazität und wird hauptsächlich in Stadtnetzen und Hochgeschwindigkeitsnetzen verwendet. Kanalkapazität in Hochgeschwindigkeitsübertragungsleitungen.

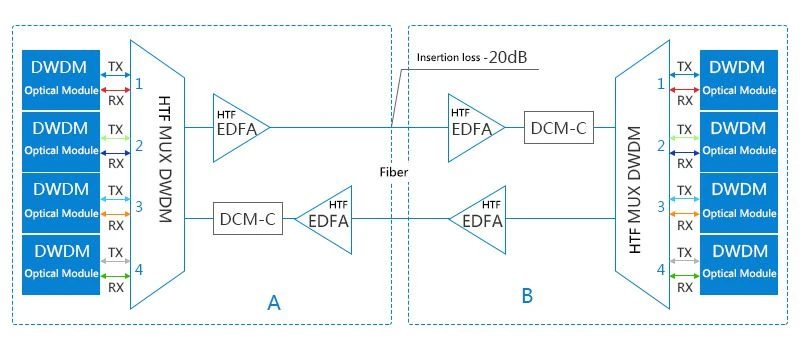

Aktives DWDM ist ein System, das Transponder enthält, die eine optisch-elektrisch-optische (OEO) Umwandlung durchführen. Darüber hinaus gibt es im System mehrere Erbium-dotierte Faserverstärker (EDFA), um sicherzustellen, dass das Empfangsende hochwertige optische Signale empfangen kann, aber die Anzahl der Erbium-dotierten Faserverstärker (EDFA) wird durch den Fasertyp beeinflusst , die Anzahl der Wellenlängenkanäle, die Übertragungsrate, das Signal-Rausch-Verhältnis (OSNR) und andere Faktoren.
Die Verbindungslänge eines aktiven DWDM-Systems hängt nicht nur von der Anzahl der Faserverstärker und dem Signal-Rausch-Verhältnis (OSNR) ab, sondern auch von der Dispersion des optischen Signals. Daher sollte beim Entwurf eines aktiven DWDM-Systems die Dispersion des optischen Signals berücksichtigt werden. Bei Bedarf kann dem aktiven DWDM-System ein Dispersionskompensator (DCM) hinzugefügt werden. Es sollte beachtet werden, dass der Dispersionskompensator (DCM) Es wird die Einfügungsdämpfung der Glasfaserverbindung erhöhen und auch die Übertragungsdistanz des aktiven DWDM-Systems beeinflussen.
