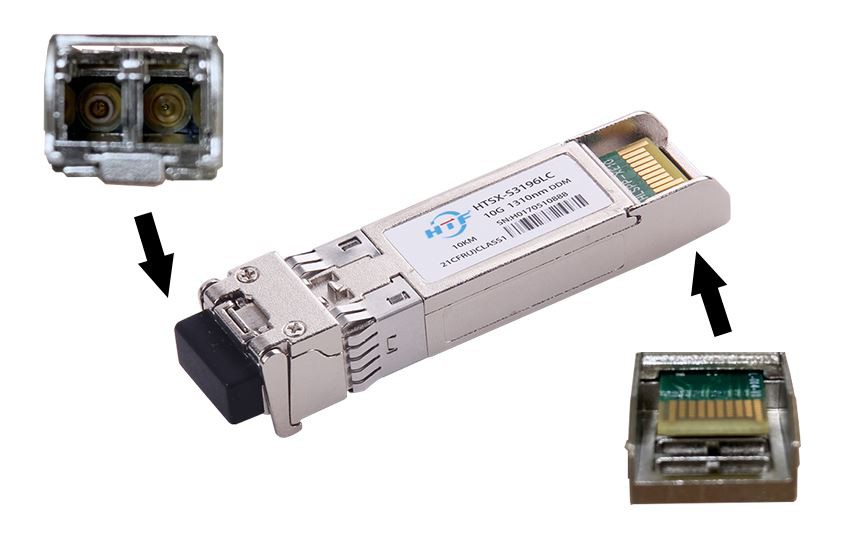

Was ist ein optisches SFP-Modul?
SFP optisches Modul ist eine Milliarde - Bit elektrische Signale in optische Signal-Schnittstelle Gerät, ist der Industriestandard der kleinen steckbaren Gigabit optischen Transceiver-Modul, integriert steckbar in Switches, Router und andere Netzwerk-Ausrüstung, Medienkonverter SFP-Ports, verwendet, um die Licht- oder Kupferkabel für Diedatenübertragungsnetz zu verbinden, können wir in der Regel in Ethernet-Switches, Router, Firewalls, und finden Sie es in der Netzwerk-Schnittstelle Karte.
Was ist ein SFP-Port?
Der SFP-Port wird hauptsächlich für die Signalkonvertierung und Datenübertragung verwendet, und sein Port entspricht dem IEEE 802.3AB-Standard (z. B. 1000base-T) mit der maximalen Übertragungsentfernung von bis zu 1000 Mbit/s (der SFP-Port des Switches unterstützt 100/1000 Mbit/s).
Vorteile des SFP-Ports
SFP-Port ist eine Hot-Plug-I/O-Schnittstelle (bezieht sich auf die Ein-/Ausgangsschnittstelle), mit starker Flexibilität, geeignet für eine Vielzahl von Produkten, wie 1000 Base-SX, 1000base-Lx /LH, 1000base-Zx oder 1000base-BX10-d /U Port Exchange, darüber hinaus kann SFP-Port nach unten kompatibel sein, Unterstützung 10/100/1000Mbps.
Der SFP-Port des Gigabit-Switches
Gigabit-Switches SFP-Port kann an verschiedene Arten von Glasfaser durch Single-Mode und Multimode-Faser (zum Beispiel) und Netzwerk-Jumper (Cat5e und Cat6, zum Beispiel) verwendet werden, um den Austausch der gesamten Netzwerkfunktion zu erweitern, aber Gigabit-Switches SFP-Port vor der Verwendung muss zuerst das SFP optische Modul einfügen, und dann verwenden Glasfaser-Jumper-Draht-Jumper-Draht und Netzwerk für die Datenübertragung. Derzeit verfügen alle Unternehmensschalter auf dem Markt über mindestens zwei SFP-Ports, die die Ring- oder Sternnetztopologie zwischen verschiedenen Gebäuden, Böden oder Regionen durch den Anschluss von Glasfaserkabeln und Netzwerkbrücken konstruieren können.
Warum sind optische SFP-Module beliebt?
Das Volumen des optischen Moduls SFP wird im Vergleich zum optischen Modul GBIC um die Hälfte reduziert. Die Anzahl der SFP-Ports auf demselben Panel ist doppelt so hoch wie die des optischen GBIC-Moduls. In ähnlicher Weise verfügt das optische SFP-Modul über Plug-and-Play-Mini-Fasersteckplätze, die die hohen Dichteanforderungen des Rechenzentrums erfüllen.
Das optische SFP-Modul hat die folgenden vier Vorteile:
1. Unterstützung Hot-Plug, kann die Installation Wartung Management-Zeit reduzieren;
2. Ports sind flexibel;
3. Robustes Design erhöht die Zuverlässigkeit;
4. Unterstützung der Funktion der digitalen optischen Überwachung (DOM).
SFP optische Modulanwendung
1. Kurzstrecken-Netzwerkverkabelung
1000Base-T SFP optisches Modul unterstützt 10/100/1000 adaptive und Auto MDI/MDIX, die mit 5 Klassen von ungeschirmten Netzwerk-Jumper verwendet werden können. Die Übertragungsstrecke beträgt bis zu 100m.
Das optische Modul 1000Base-SX SFP ist mit dem IEEE 802.3Z 1000Base-SX Standard kompatibel und kann in einer 50m /62,5 m Multimode-Faserverbindung mit einem maximalen Übertragungsbereich von bis zu 550m verwendet werden.
2. Fernnetzverkabelung
Die optischen Module 1000base-EX und 1000base-ZX SFP können zusammen mit Single-Mode-Glasfaser verwendet werden und eignen sich für die Fernnetzübertragung, von denen die Übertragungsstrecke des optischen Moduls 1000base-EX SFP 40km und die des optischen Moduls 1000base-ZX SFP 80km erreichen kann.
Hinweis: Wenn Singlemode Fiber (SMF) für kurze Entfernungen verwendet wird, wird ein optischer Dämpfer in die Verbindung eingefügt, um eine Überlastung des Empfängers zu vermeiden.
Schlussfolgerung
SFP-Port kann SFP-Port-Modul und SFP-Port-Modul unterstützen. SFP-Port und SFP-Portmodul haben eine hohe Flexibilität und Kompatibilität in der praktischen Anwendung und sind das beste Schema für Gigabit-Ethernet.
